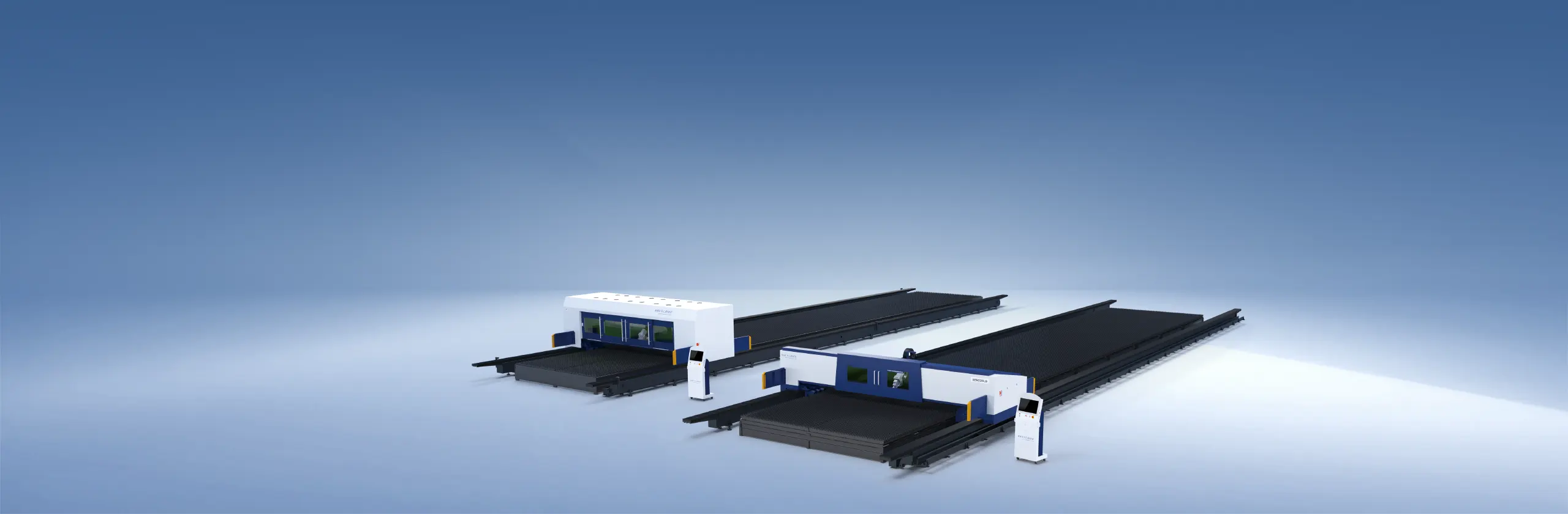

GIANT シリーズ
20kW/30kW 二重駆動ドア構造、モジュール化切断プラットフォーム
GIANT シリーズ 技術データサンプル
ダウンロードを記入するか、お問い合わせください
概要

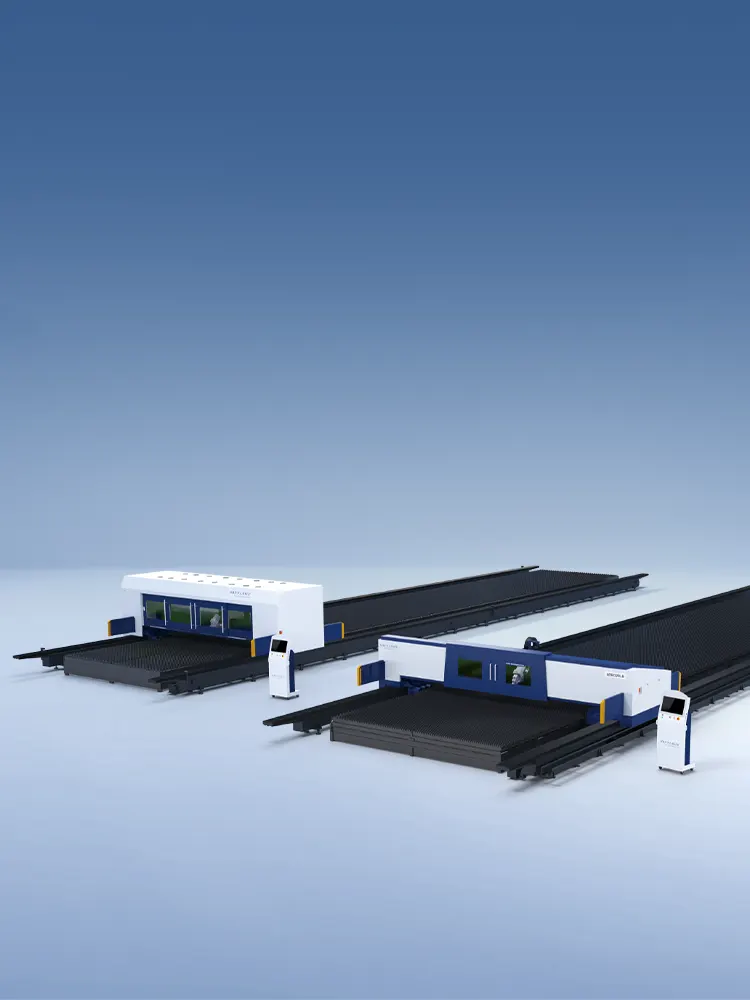

超大マグニチュードレーザ光ファイバカッタ
この二重駆動竜門式レーザー切断機は、精密機械とイッテルビウムに基づく光ファイバレーザー技術を結合し、35%の電気光学効率を実現し、低コストの24/7操作を実現した。最適化された駆動構造は慣性トルク比の平衡化により安定性を確保し、モジュール化された半導体設計は連続的な工業生産への適応性を強化した。

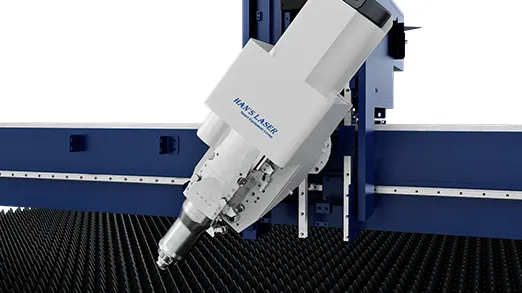

高効率安定ファイバレーザ切断システム



•運用コストが極めて低く、安定性が高く、適応性が高い。
•デュアル駆動ドア構造、高トルク精密減速機を搭載し、精度が高く、慣性とトルク比が合理的で、工作機械の安定運転を確保する。
•光ファイバレーザは半導体モジュール化と冗長設計を採用し、毎日24時間連続で動作し、工業連続生産の要求を満たす。
•光ファイバレーザは発光材料として希元素イッテルビウムを採用し、電気光学変換率は35%に達し、より低炭素で経済的になった。

モジュラーカットプラットフォーム

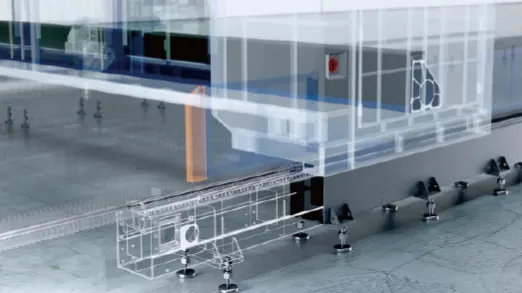

モジュール化組立、テーブルと工作機械は完全に分離し、高出力レーザー切断の熱効果を回避し、荷役中の衝撃と振動を回避した。

工作機械ベッド



•高剛性大断面構造を採用し、鋼板を曲げモザイク溶接する。有限要素分析(FEA)により最適化された後、内部の水平方向と垂直方向に溶接リブが埋め込まれている。
•良質な鋼材、アニール、粗加工、振動時効、日本三菱工作機械の精密加工を採用し、最後に精密に接合する。
•最終的には非常に高い精度を確保します。

工作機械の保護



非常停止ボタンスイッチは梁の両側の目立つ位置に取り付けられ、機械スイッチは両端の各軸のストロークを制御するために用いられる。同時に、緩衝装置を採用し、工作機械の運動の安全を効果的に保証する。

おしだしアルミニウムばり


•フォーマット幅が4。5 m未満の場合は、高剛性押出ビームを採用し、有限要素分析により最適化する。キャビティの設計により、内部応力と外部応力を効果的に分散させ、より軽い構造とより高い動的性能を実現することができます。

•クロスメンバとトレイ間の接続は適応伸縮構造を採用し、異なる操作条件下での長期切断安定性を確保する。

じどうはんげきほしょう


X軸スライダの左右両側には自動キック防止機構が集積されている。このシステムは正確なラックかみ合いを確保し、大幅な面応用における長距離伝送精度の課題を解決し、拡張操作範囲内の位置安定性を強化する。

技術データサンプル

巨人シリーズ

レーザパワー

切断面積(X×Y)

位置決め精度

繰り返し位置決め精度

最大切断速度

かそくど

マシン重量

寸法(縦×幅×高さ)

20kw/30KW; 8000mm×3000m; X軸:±0.07 mmY軸:±0.05 mm(全長)、 X軸:0.05 mmY軸:0.05 mm(全長)、 70m/min; 0.7G; 約5.6トン、 約12 m×4.9 m×2.1 m
