HBS シリーズ
売れ筋/高精度ベンドマシン/操作しやすい 省エネと環境保護
HBS シリーズ 技術データサンプル
ダウンロードを記入するか、お問い合わせください
概要
最も売れているベンド加工機:正確、安全、高効率
HBSは最も売れている曲げ製品として、プログラミング、工具設置から実際の操作まで幅広い適用性と優れた生産性を示している。高速、低エネルギー、高安全性、低エネルギー、高効率を必要とするお客様のために設計されています。

効率的な板金ベンド


•複数のマシン構成オプション。
•複数の圧力パラメータと加工長さ。
•高精度格子定規、曲げ精度を強力に保証する。
•操作しやすく、人間工学設計に適合している。

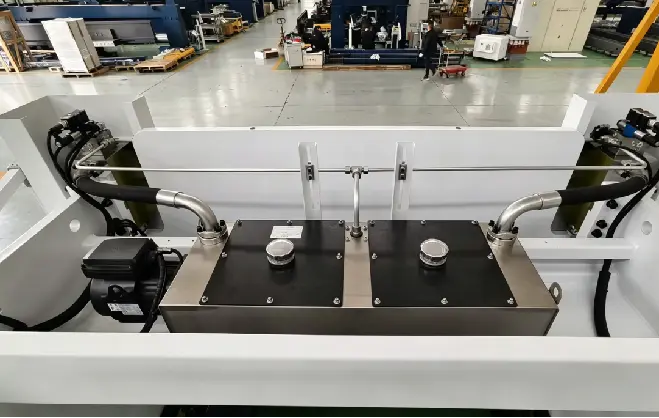

ハイドロリックシリンダ


両側の主シリンダは電気液サーボバルブと格子定規を用いて閉ループ制御を形成し、スライダフィードバックが正確で、操作が正確で、スライダの曲げ精度と繰り返し位置決め精度が高い。

双方向機械戴冠システム



● 数値制御システムは自動的に補償量を計算し、設定し、補償は閉ループ制御を採用し、制御精度が高く、曲げ角度の全長に沿った一致性を保証した。
● 機械戴冠システムは双方向調整可能な構造であり、機械の横方向と縦方向の補償調整を満たすことができる。

バックメータシステム



機能が完備したバックゲージ機構を採用し、複数のバックゲージを選択して制御することができる。リアゲージにおける機能部品、例えばガイドレール、ボールねじ、軸受などは、すべて良質な部品を採用し、リアゲージの精度を確保する。

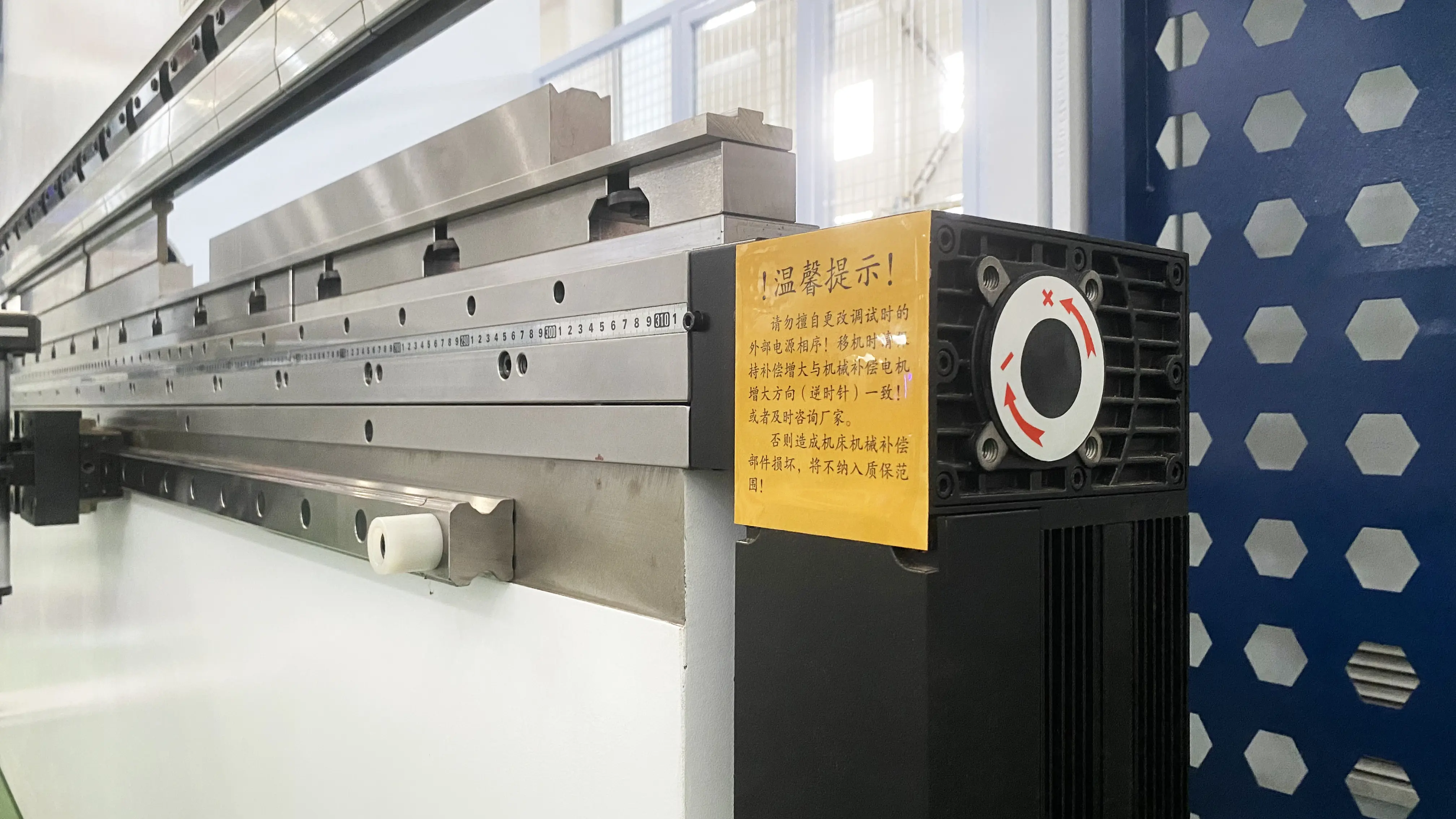

こうせいどこうしじょうぎ



本体の両側にはC形プレートが取り付けられ、C形プレートには高精度の格子定規が取り付けられ、曲げ中の本体の変形が曲げ精度に与える影響を回避する。

レーザ安全防護



両手を押し出すことを防止し、操作傷害を防止し、操作者を効果的に保護する。

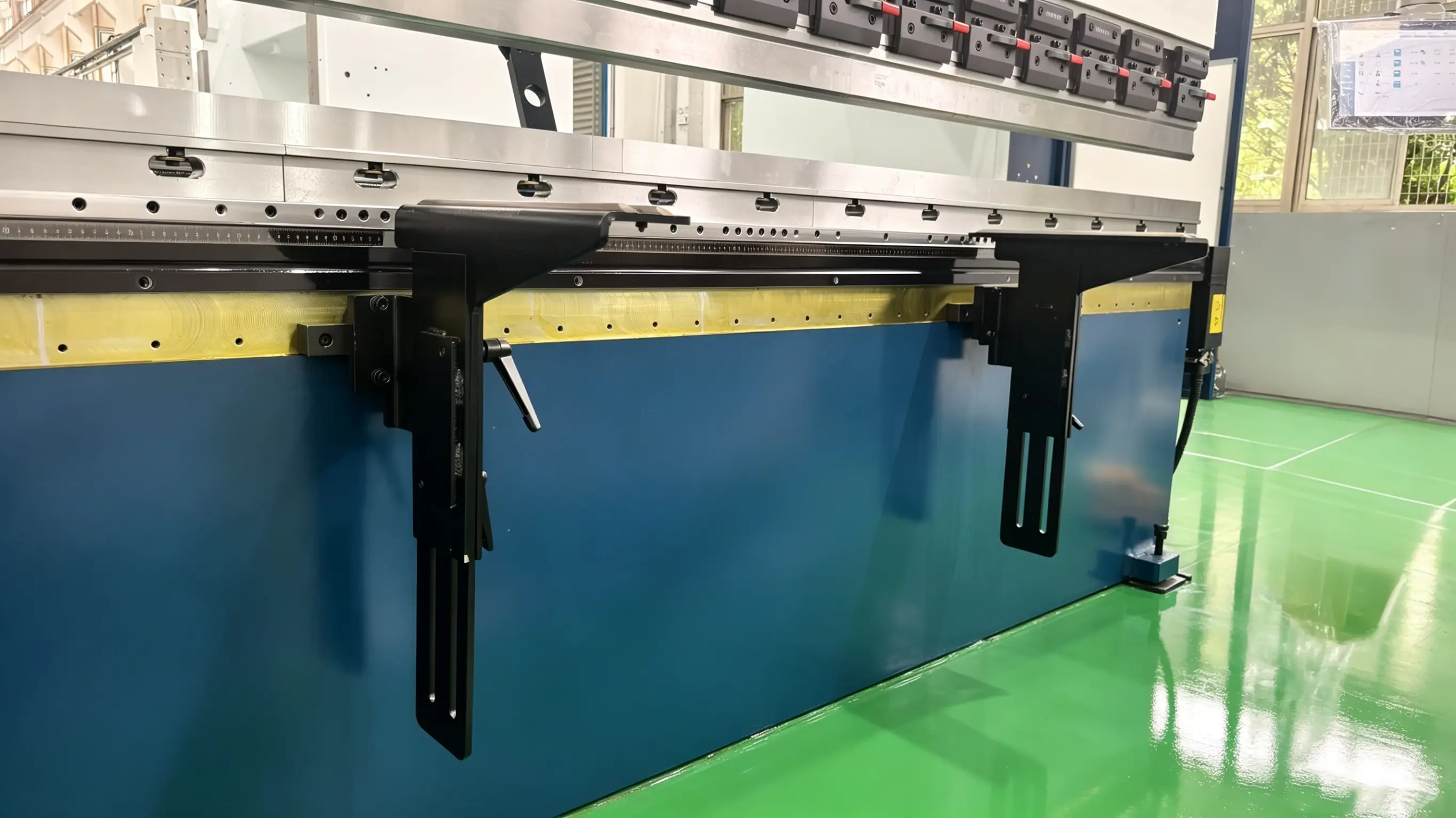

リムーバブルブラケット



テーブルの上部には可動ブラケットが設けられている。ブラケットは必要に応じて高さと回転角度を調整し、ステップ距離に応じて移動位置を調整し、曲げ操作を補助し、快適で効率的。

切断能力
技術データサンプル
*参考までに、 すべてのデータは実際の技術文書に準拠している。

HBSシリーズ

圧力(kN)

曲げ長さ(mm)

柱間幅(mm)

喉頭部深さ(mm)

スライドストローク(mm)

ベッド高(mm)

(高速)

(動作速度)

(横速度に戻る)

主モータ電力(Kw)

タンク容量(L)

寸法(ミリ)(長さ)

寸法(ミリ)(幅)

寸法(ミリ)(高さ)

機械重量(kg)

600

1500

1200

215

350

575

200

20

200

6

80

2350

1400

2330

4000

600

2050

1700

215

350

575

200

20

200

6

120

2950

1400

2330

4900

600

2550

2100

215

350

575

200

20

200

6

120

3450

1400

2330

5950

1100

3100

2700

235

410

585

220

17

200

10.8

200

3950

1800

2650

8350

1100

4100

3700

235

410

585

220

17

200

10.8

200

4950

1800

2650

9200

1600

3100

2700

235

410

585

180

14

180

13.2

200

3970

1850

2650

10500
