H Beam laser cutter
H12560BF ⁄ LBF 切断範囲:H形鋼 1250mm × 600mm 出力:6kW ⁄ 12kW ⁄ 20kW ⁄ 30kW ⁄ 40kW ⁄ 50kW ⁄ 60kW
H Beam laser cutter 移動ガントリー(オプション)技術データサンプル
ダウンロードを記入するか、お問い合わせください
概要

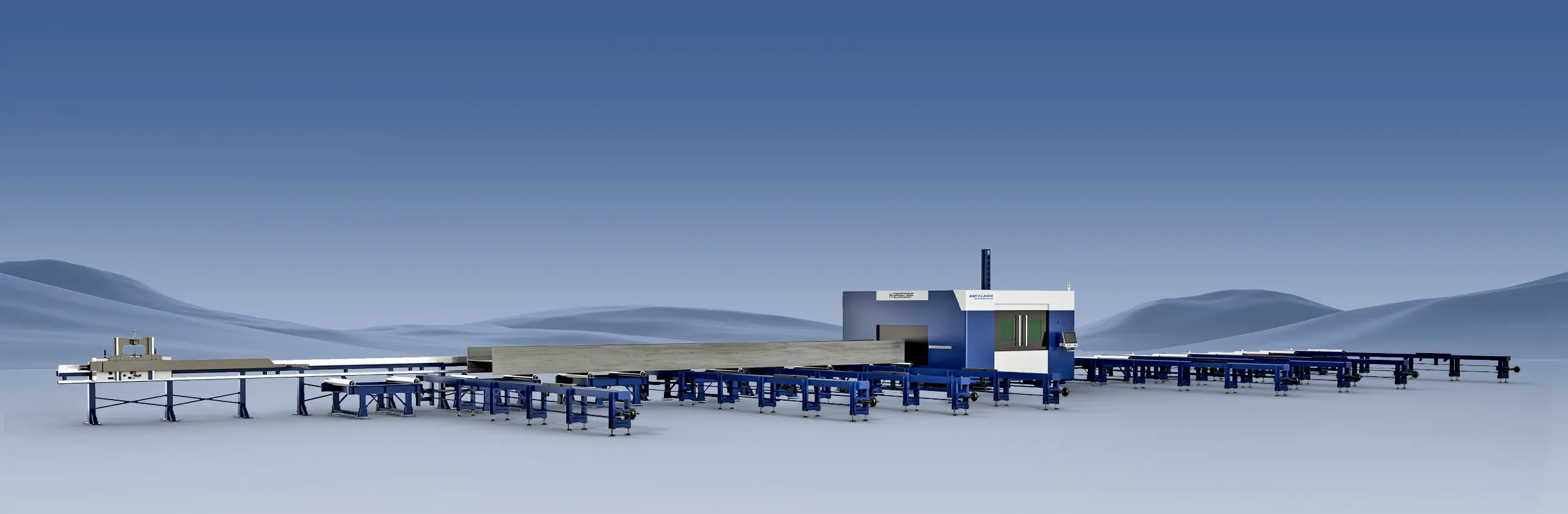

自動ローディング・アンローディングシステムを備えたHビームレーザー切断機
エッジは滑らかで、追加の研磨や成形は不要です。 高精度、熱変形が最小限で、修理の必要もありません。

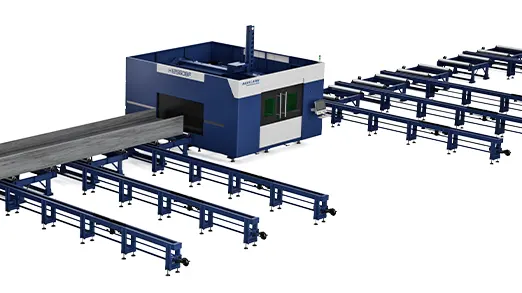

比類のない自動化

完全自動の積み込み・積み下ろしにより、作業の継続性を確保し、オペレーターへの依存を最小限に抑えます。
● 複数のH形鋼の自動積み込み・積み下ろしをサポートします。
● あらゆるポートとグラフィックスで、尾鉱ゼロの切断を実現します。

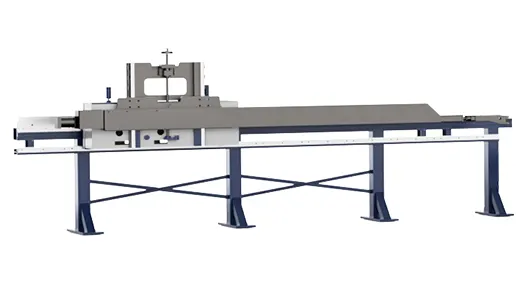

クランプとサーボ送り

送り治具は鋼材に素早く接近します。治具に搭載された検出スイッチがワークを検知し、H形鋼をクランプして位置を制限し、切断工程中の精度と安定性を確保します。

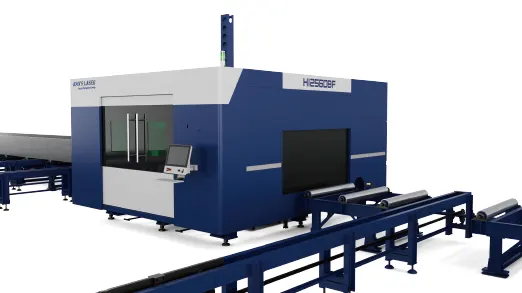

レーザー安全性

完全に密閉された切断環境

厚みのある金属板保護カバーを装備し、高いレーザー保護レベルを実現。生産の安全性を確保します。

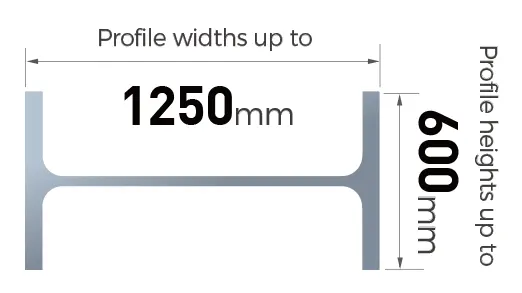

幅広い加工範囲

● 最大プロファイル幅:1250mm。
● 最大プロファイル高さ:600mm。
● 最大12m長のH形鋼の搬入、切断、搬出が可能です。

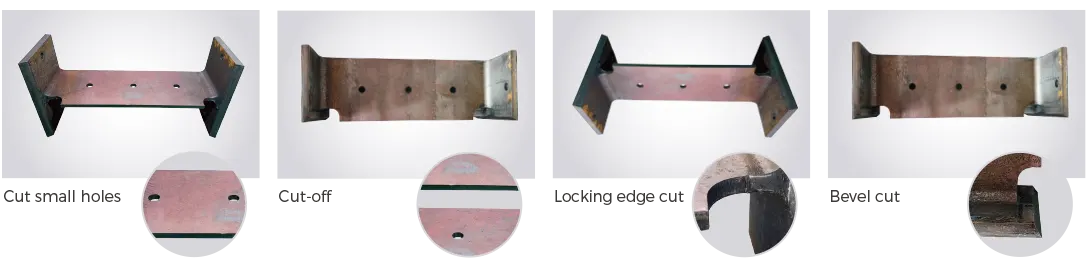

高品質な結果

従来の切断技術を覆す

 ● コープは滑らかで、追加の研磨や成形は不要です。

● 切断、ベベルカット、ロッキングエッジカット、小穴加工を1台のマシンで行うことができます。

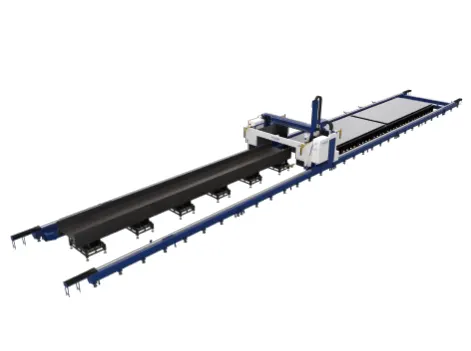

移動ガントリー(オプション)
高生産性
柔軟なカッティング
高生産性
ダブルステーション設計により、ワークステーション1が切断している間にワークステーション2のロードとアンロードが可能
柔軟なカッティング
構造用鋼および板金の切断に対応し、さまざまな生産要件を満たすように設計されています。
切断能力
技術データサンプル
*参考までに、 すべてのデータは実際の技術文書に準拠している。

Hビームレーザ切断機シリーズ

切断範囲(Hビーム)

切断範囲(板金)

ロード長

ベベルカット角度

X、Y軸位置決め精度

繰り返し位置決め精度

A、B軸位置決め精度

最大X、Y軸位置決め速度

1250mm×600mm

26000mm×2500mm

12000mm

0-45°

±0.08mm

±0.08mm

±0.1°

40m/min
