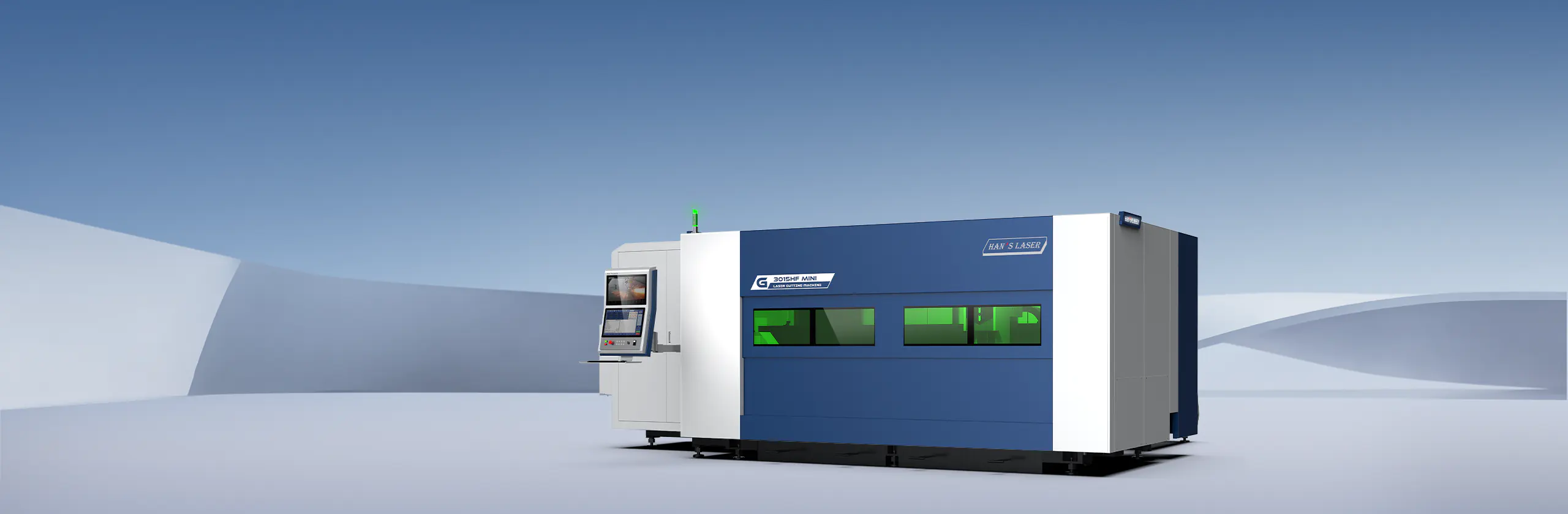

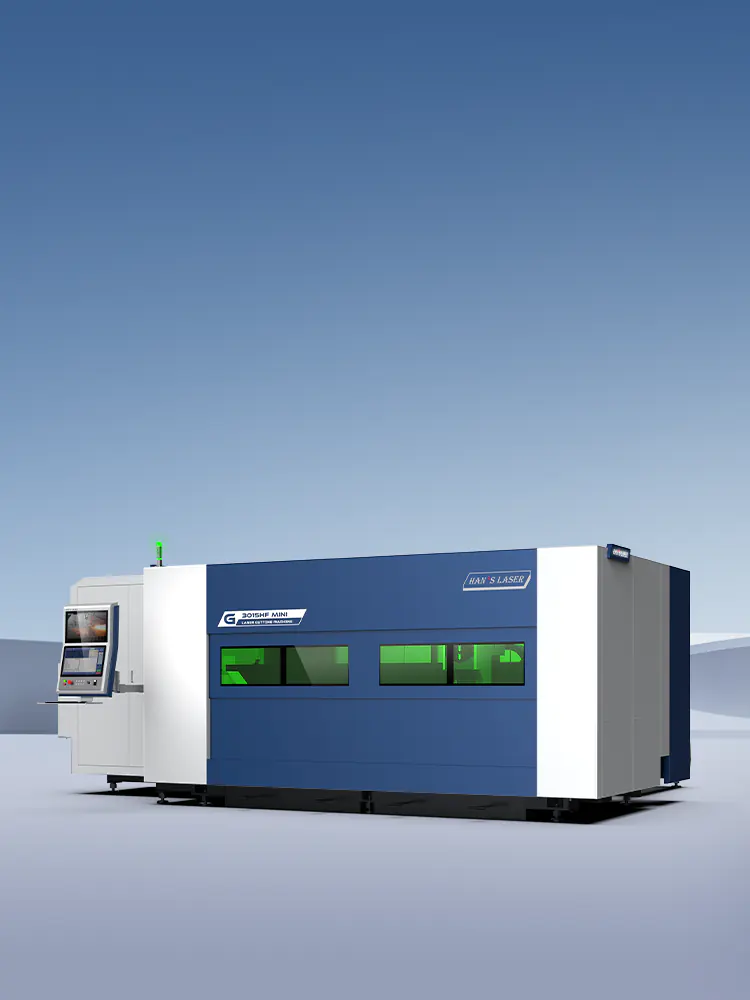

HF Mini
コストパフォーマンスに優れたレーザー切断機 3015 ⁄ 4020 対応可能出力:6kW ⁄ 12kW ⁄ 20kW ⁄ 30kW ⁄ 40kW
HF Mini ランダム技術データサンプル
ダウンロードを記入するか、お問い合わせください
概要
高出力レーザー切断への入門機
● 高精度 ● 高応答性 ● 高生産性 溶融池の情報を通じて光コアの同軸偏差を検出し、同軸調整がより便利かつ正確になります。

レーザー安全対策

OD5+レーザー保護ガラス窓付きの全密閉型マシン:

レーザー放射から目や皮膚を保護します;
騒音公害を軽減します;
切断時に発生する煙の公害を軽減します;
良好な作業環境を提供します;

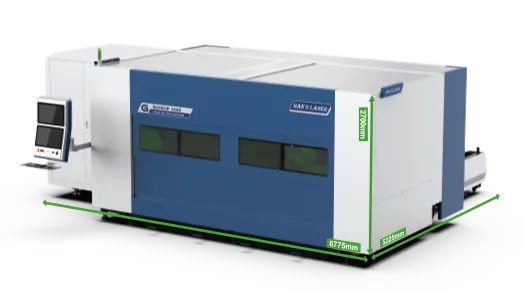

25%の設置スペース削減

保守性に優れたコンパクト設計。
電気キャビネット/レーザー発振器/空気圧システム/潤滑システム/テーブル駆動モーターをメインフレームに一体化。設置場所の柔軟性があり、取り付けやメンテナンスが容易です。

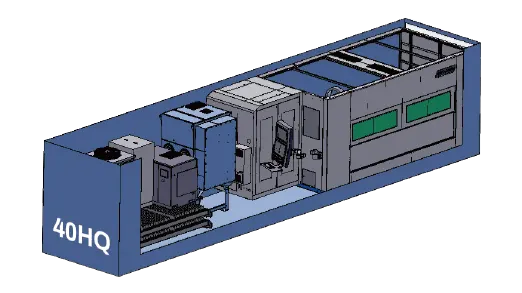

生産スペースの利用率を向上させ、設置面積を削減し、輸送コストの節約にもつながります

シングルテーブル(オプション)

3×1.5mのシングルカッティングテーブル(オプション)。
簡単に3×9m/3×13m/3×16mの切断エリアに拡張可能。

高出力レーザー切断分野への投資コストを抑えられ、プラズマ切断の代替も可能です。
より大きな切断エリアにも対応でき、機械カバーは2種類から選択可能です。

作業環境に配慮

分離型集塵システム
マルチゾーン吸引システムは、エリアごとの優れた集塵効果を実現し、各排気口の風量を各ゾーンにインテリジェントに分配することで、加工エリアの吸引力と集塵能力を効果的に向上させます。
また、切断ヘッドの汚染リスクを低減し、作業エリアを清潔に保ちます。

超高出力対応

中空構造のマシンベッド(G3015 HF Mini)
高出力レーザーによる熱変形のリスクを回避し、より高い出力により生産性を大幅に向上させます。

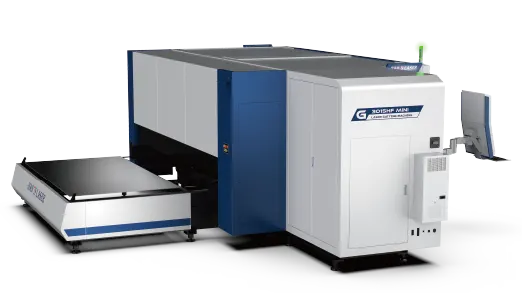

厚板対応の高耐荷重設計

強化された交換テーブル設計
高品質な切断を確保;
小型部品の人間工学に基づいた積み下ろしが可能。

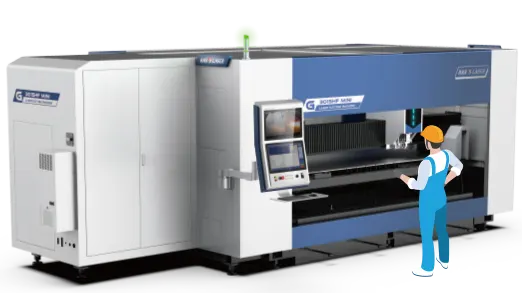

アクセス性に優れる

よりアクセスしやすく、より柔軟に対応
調整可能な操作端末と前面ドア+長い側面スライドドア設計により、さまざまな小型部品の積み下ろしが簡単に行えます。デモ切断への対応時間を短縮し、傾斜切断にも対応可能(オプション)。



より広い切断エリア

切断エリアが拡大され、AS(アメリカ規格)の「インチ」サイズの板材にも対応可能です。

ガス消費量を削減

低圧N₂切断
切断速度が速く、同一バッチの切断時間を短縮でき、最大67%のガス節約が可能です。

Mix-Mデバイス

Han's Laserによるガス混合キャビネットの特許製品(オプション)
Mix-Mプロセス機能:20kW以上の高出力レーザーに対応し、10~40mmの炭素鋼を高速切断可能。従来の中厚板切断で発生しやすい断面や角部のスラグ付着問題を解決し、ワークの上下テーパーや表面粗さを効果的に改善。加工効率と製品精度を大幅に向上させます。

ランダム
自動ノズルチェンジャー
同軸モニタリング
アームローディング/ア​​ンローディングソリューション

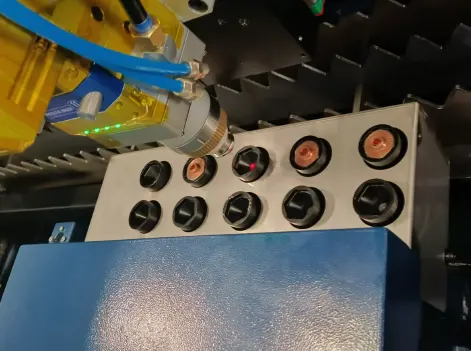

自動ノズルチェンジャー
作業時間の節約 自動ノズルチェンジャーにより、人手を介さずに切断ノズルを迅速かつ自動的に交換できます。
同軸モニタリング
同軸調整を効果的かつ正確に 溶融池情報を通じて光学コアの同軸ずれを検出し、同軸調整をより便利で正確に行います。

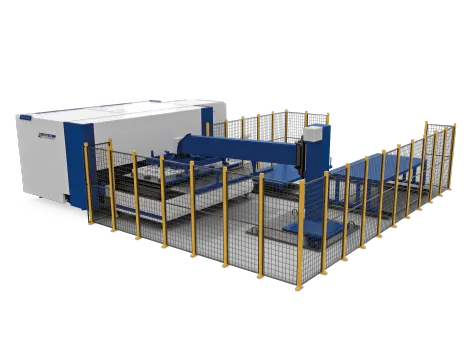

アームローディング/ア​​ンローディングソリューション
強力な技術サポートと多数のプロジェクト経験により、顧客の要件に応じてさまざまな自動化ソリューションを提供します。

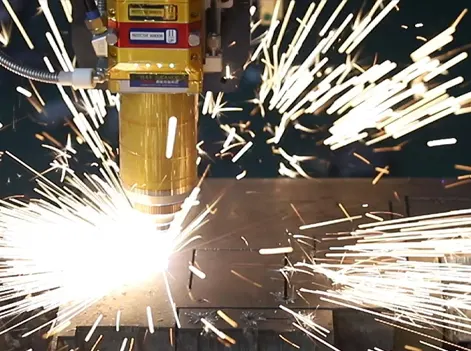

切断能力
技術データサンプル
*参考までに、 すべてのデータは実際の技術文書に準拠している。

HFミニシリーズ

作業領域 [mm]

最大軸位置決め速度(X/Y)

最大加速度

正確

くりかえしせい

最大用紙重量

ゆうこうレーザパワー

3100mmx1600mm

169m/min

1.7g

0.03mm

0.02mm

2150kg/テーブル

6kW ⁄ 12kW ⁄ 20kW ⁄ 30kW ⁄ 40kW

4100mmx2100mm

169m/min

1.7g

0.03mm

0.02mm

3840kg/テーブル

6kW ⁄ 12kW ⁄ 20kW ⁄ 30kW ⁄ 40kW
