ハイエンドレーザー切断機 3015 ⁄ 4020 ⁄ 4025 出力:6kW ⁄ 12kW ⁄ 20kW ⁄ 30kW ⁄ 40kW ⁄ 50kW
HF 50 Series ランダム技術データサンプル
ダウンロードを記入するか、お問い合わせください
概要
より多くの部品を生産し、高品質の部品を製造するハイエンドレーザー切断機
ハイエンド製品HF 50は、レックスロス制御システム、リニアドライブシステム、そして計測システムを内蔵した高精度リニアガイドを搭載しています。単軸の最高速度は300mm/分、最大加速度は5Gに達します。位置決め精度は0.01mm、繰り返し精度は0.005mmを実現しています。

厚板材への高荷重対応

同期昇降精度は±1%を実現

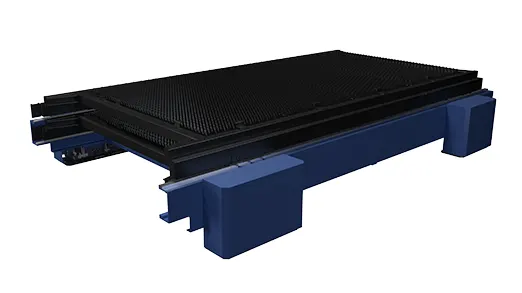

2つのテーブルを同時に切断エリアから引き出すことができます。
テーブルへの積み込み・積み下ろしは、他のテーブルに影響を与えません。
機械内部の作業を容易に維持し、金属板の迅速かつ安全な積み込み・積み下ろしを実現します。
他のテーブルへの積み込み・積み下ろし中でも良好な切断品質を確保します。



長期的な信頼性

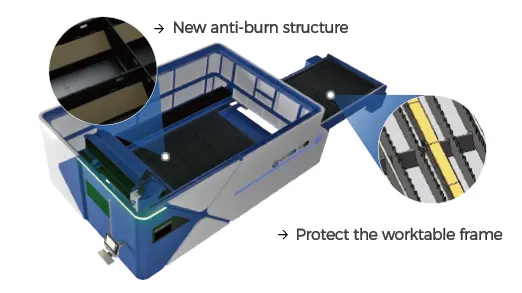

新設計の中空構造

高出力による熱変形のリスクを回避します。
HF50にはオプションのコンベアを簡単に追加できます。
最大50kWのレーザー出力に対応します。

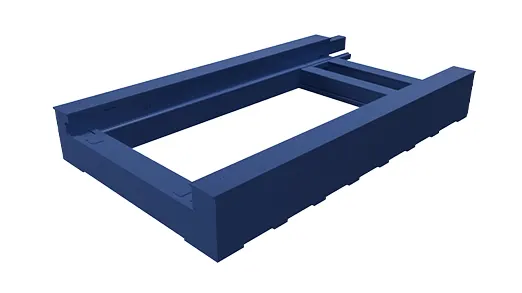

マシンベッドとワークテーブルは分離型です。
マシンの長期安定性を確保します。





より広い切断エリア

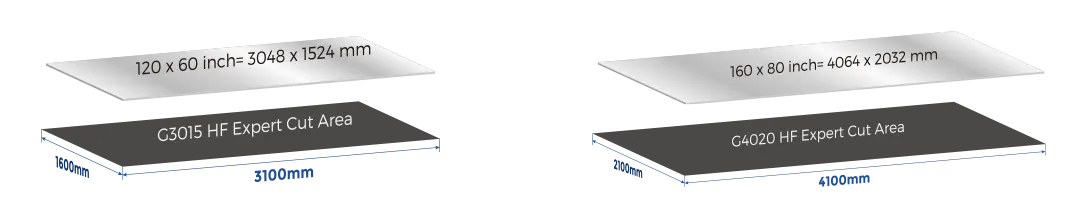

切断エリアが拡大し、AS(アメリカ規格)シートをインチサイズで切断できるようになりました。

部品生産量の増加

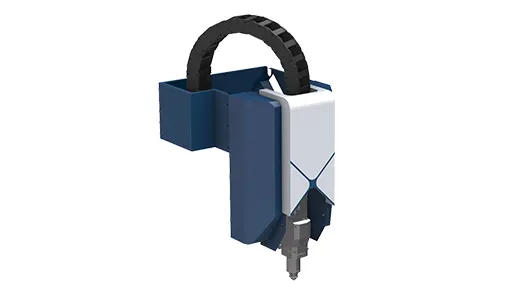

自動潤滑装置を備えたリニア駆動システムを採用した新型Z軸。一体型計測システムと調整ブロックを備えたリニアガイドにより、位置決め速度と加速度が向上し、長寿命化と切削精度の向上を実現。

特許取得済みの高ダイナミック設計

自動調整式フレキシブルガントリーを備えた新型ガントリー

単軸最高速度は300mm/分に達します。
最大加速度は5Gに達します。
位置決め精度は0.01mmに達します。
繰り返し精度は0.005mmに達します。

傷防止

プレート昇降・調整装置(オプション)
  シート裏面の傷防止;
プレートの取り付けと調整が簡単 ;

特にステンレス鋼とアルミニウムにおいて、良好な切断品質を確保します 。

ガス消費量の削減

低N2圧切断
切断速度が速く、同一バッチの切断時間が短縮され、最大67%のガス節約を実現します。

Mix-M装置

Han's Laserのガス混合キャビネット特許(オプション)
Mix-M加工機能:20kW以上の出力レーザーを搭載し、10~40mmの炭素鋼の高速切断に適しており、従来の中厚板切断部やコーナースラグ垂れの問題を解決し、ワークピースの上下テーパーと粗さを効果的に改善し、加工効率とワーク精度を大幅に向上させます。

ランダム
自動化ソリューション
自動化ソリューション
自動化ソリューション
強力な技術サポートと多数のプロジェクト経験により、顧客の要件に応じてさまざまな自動化ソリューションを提供します。
自動化ソリューション
強力な技術サポートと多数のプロジェクト経験により、顧客の要件に応じてさまざまな自動化ソリューションを提供します。
切断能力
技術データサンプル
*参考までに、 すべてのデータは実際の技術文書に準拠している。

HF 50シリーズ

作業領域 [mm]

最大軸位置決め速度(X/Y)

最大加速度

精度

反復性

最大シート重量

3100mmx1600mm

300m/min

5g

0.01mm

0.005m/min

2150kg/table

4100mmx2100mm

300m/min

5g

0.01mm

0.005m/min

3840kg/table

4100mmx2600mm

300m/min

5g

0.01mm

0.005m/min

4680kg/table
