半中空構造加工ベッド
フレームベースは炭素鋼を溶接成形した後、焼鈍、粗加工、振動時効処理、仕上げ加工などの工程を経て、高い剛性と堅牢性を実現しています。
独自の半中空構造により、高出力加熱によるベッドの変形リスクを完全に回避し、50kW超高出力レーザー切断の要求を満たします。
さらに、フレーム上部には耐火レンガが敷設されています。これらの耐火レンガは高出力レーザー切断に対する追加のバリアとして機能し、メンテナンスも容易かつ低コストです。
マルチゾーン吸引システム
マルチゾーン吸引システムは、エリアごとに優れた集塵効果を発揮します。各排気口からの風量を各仕切り構造にインテリジェントに分配することで、加工エリアの吸引力と集塵能力を効果的に向上させます。また、切断ヘッドの汚染リスクを低減し、作業エリアを清潔に保ちます。
押出成形アルミニウム製新型ガントリー
軽量化、高強度化、優れた外観、そして短納期を実現。
● Z軸ギアラック構造を採用し、耐衝撃性と耐汚染性を確保。
● ガイドスライド構造により、ガイドアセンブリが切断ヘッドと衝突して精度が変化するのを防止。
● 自動潤滑装置により、潤滑油不足による摩擦運動を防止し、機械伝動部品の寿命を延ばし、安定した機械動作速度と精度を確保。

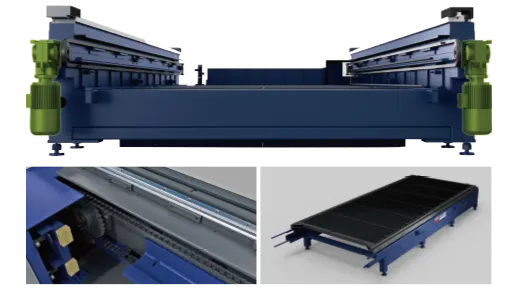

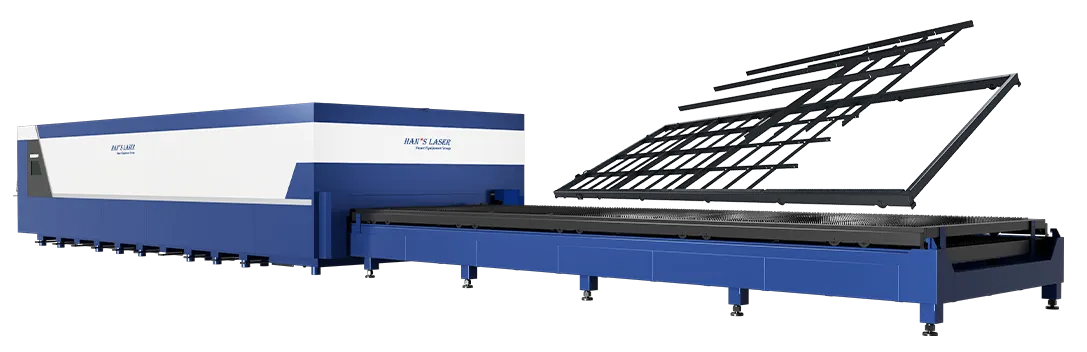

ダブルドライブシステム搭載シャトルテーブル
● 高張力チェーンを採用し、2つのテーブルを同時に切断エリアから引き出すことができます。
● 一方のテーブルへの材料の積み下ろしはもう一方のテーブルの動作に影響を与えず、片方のテーブルが材料の積み下ろし中でも良好な切断品質を維持します。
● 機械内部でのメンテナンスが容易です。
● 厚手の材料を切断する際にも、機械は安定した動作を維持します。

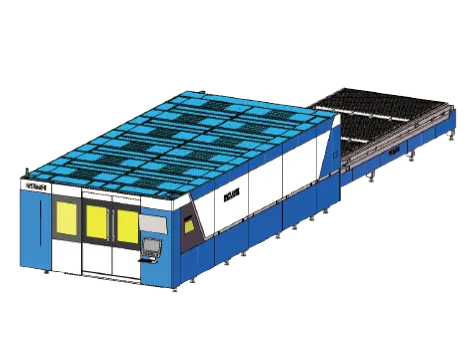

切断面積の拡大
切断面積が拡大し、AS規格(米国規格)のインチサイズのシートも切断できるようになりました。

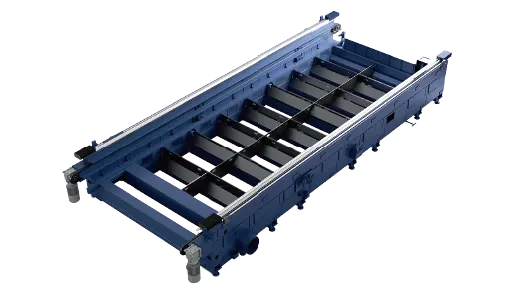

モジュール式切断作業台
モジュール式の汎用交換可能設計。より高く、より厚く、より密度の高いサポートカードを採用することで、高出力切断に対する耐性が向上し、定期メンテナンスや交換も容易です。
Mix-M装置
Han's Laser社特許取得のガス混合キャビネット(オプション)
Mix-M加工機能:20kW以上の高出力レーザーを搭載し、10~40mm厚の炭素鋼の高速切断に適しています。従来の中厚板切断における切断面の粗さやコーナー部のスラグ付着といった問題を解決し、ワークピースの上下テーパーと表面粗さを効果的に改善することで、加工効率とワークピース精度を大幅に向上させます。

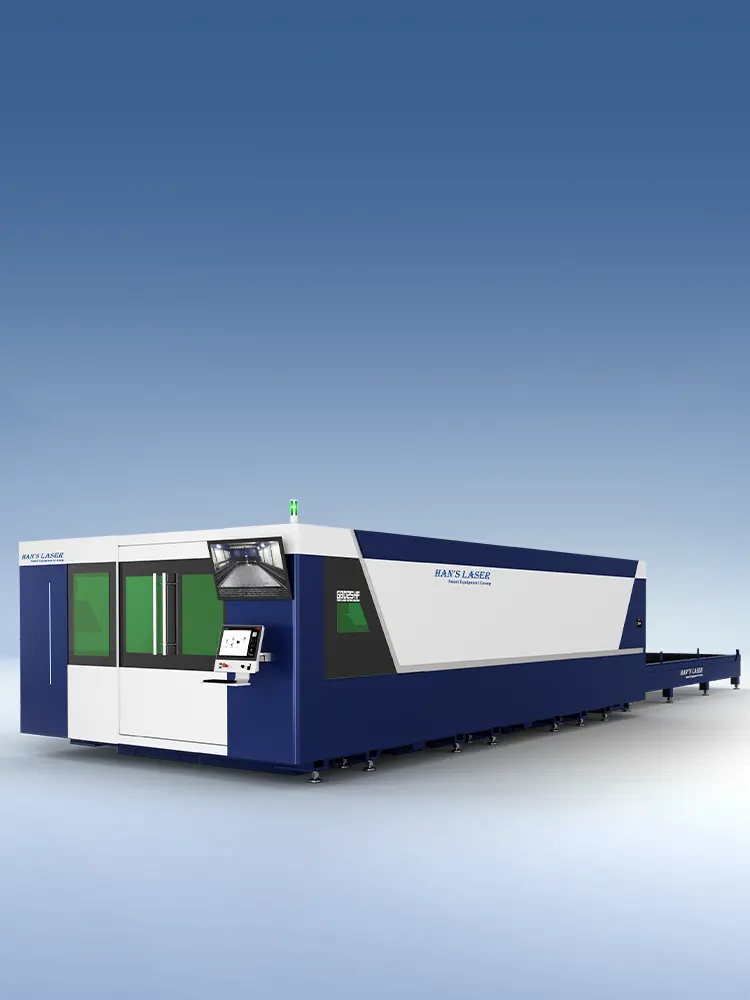

HFシリーズ
作業領域
最大軸位置決め速度(X/Y)
最大加速度
くりかえしかのうせい
さいだいふかじゅうりょう
3150mmx1620mm
200m/min
2.8g
0.02mm
2150kg
4100mmx2100mm
200m/min
2.8g
0.02mm
3840kg
6200mmx2600mm
160m/min
2.5g
0.02mm
7200kg
8200mmx2600mm
160m/min
2.5g
0.02mm
9600kg
10100mmx2600mm
140m/min
1.5g
0.05mm
12000kg
12100mmx2600mm
140m/min
1.5g
0.05mm
14100kg
12100mmx3100mm
140m/min
1.5g
0.05mm
16000kg
