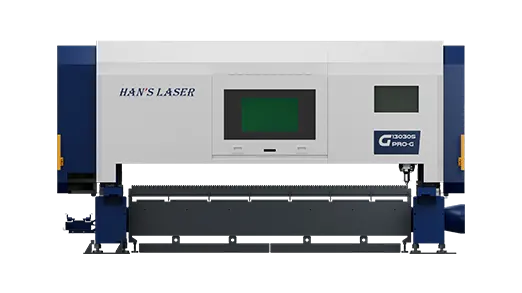

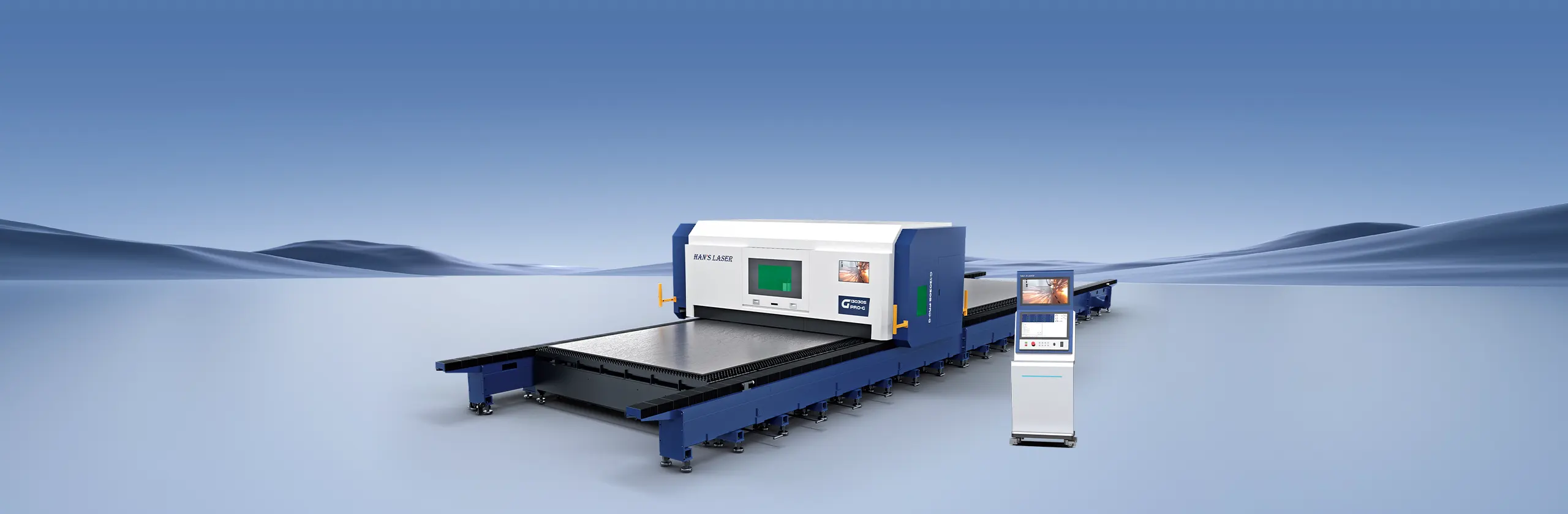

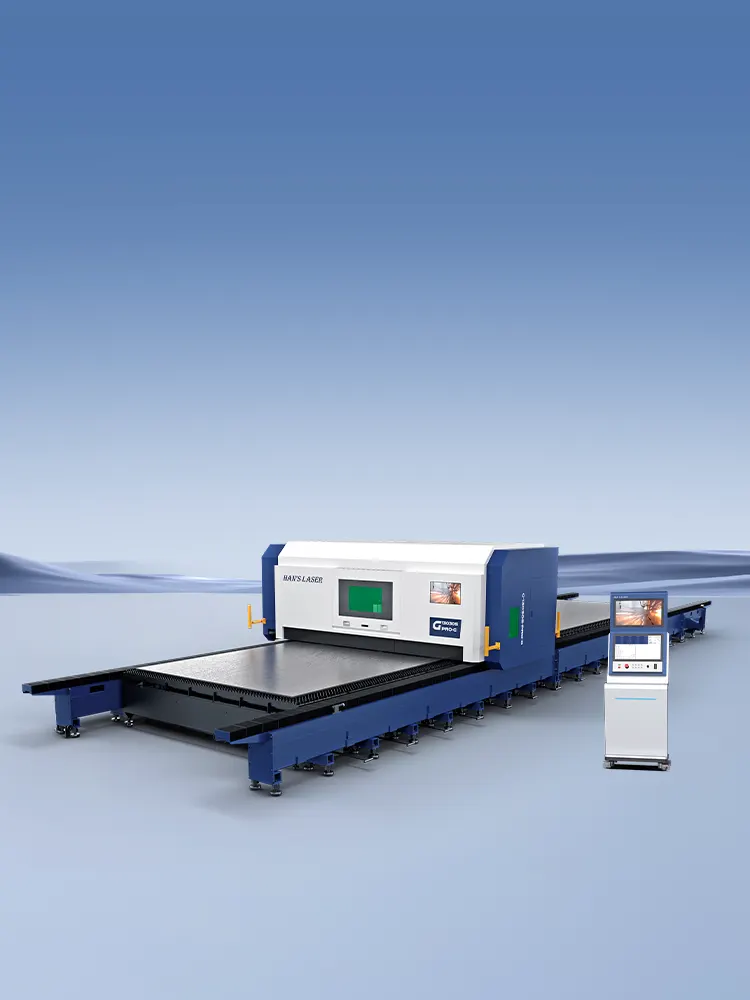

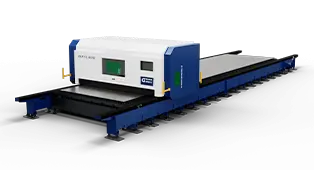

リニアレール大型レーザー切断機 6025 ⁄ 8025 ⁄ 13025 ⁄ 26025 ⁄ 30025 出力:12kW ⁄ 20kW ⁄ 30kW ⁄ 40kW ⁄ 60kW
S PRO- A ⁄ G オプション構成技術データサンプル
ダウンロードを記入するか、お問い合わせください
概要
コスト効率に革命をもたらすリニアレール大型レーザー切断機
S PRO- A ⁄ G シリーズのファイバーレーザー切断機は、10kW 以上の出力のレーザー切断に重点を置き、安定した方法で厚板を切断することができ、10kW 以上の出力の切断の使用要件を満たすことができます。10kW 以上の出力での専門的な切断プロセスの完全なデータベースが含まれており、最大限の価値を生み出すことができます。

最高の信頼性と安定性

モジュラー式リニアレールベッド

ベッドと作業台は別々に設計されているため、ベッドの熱変形を回避できます。
コンパクトな構造のセグメント式リニアレールベッドは、メンテナンスが容易で長寿命です

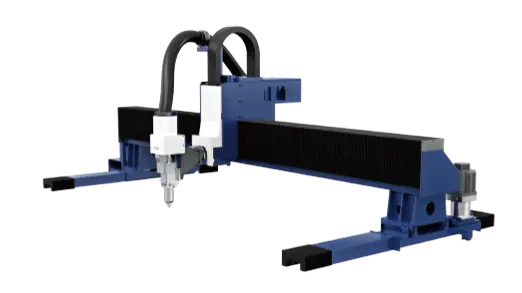

高剛性アルミ押出ビーム

アルミ押出ビーム
幅が4m以下の場合、高剛性アルミ押出ビームを採用しています。有限要素解析によって最適化された内部空洞は、内部応力と外部応力を効果的に分散するように設計されており、軽量化と優れた動的性能を実現しています。ビームとパレットの接続は伸縮自在の構造を採用し、様々な状況下でも長期にわたる切断安定性を保証します.

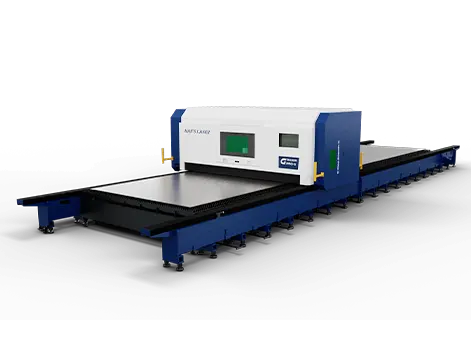

レーザーの安全性

OD 5+レーザーガラス窓を備えたガントリーカバー:

レーザー放射から目と皮膚を保護します。
騒音公害を軽減します。
切断による煙による公害を軽減します。
良好な作業環境を提供します。

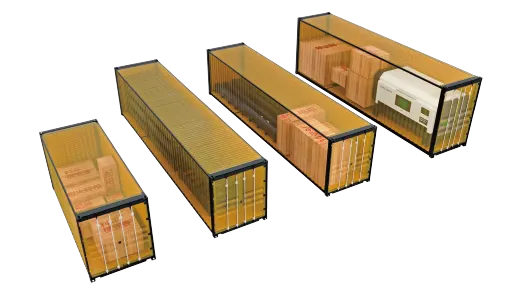

輸送コストの削減

接合ベッド設計
作業台と機械ベッドは分割して標準コンテナに積み込むことができ、ガントリーカバーとビームは分解することなく標準コンテナにまとめて積み込むことができます。これにより、お客様現場での設置効率が向上し、機器の海外輸送と設置作業が大幅に簡素化されます。

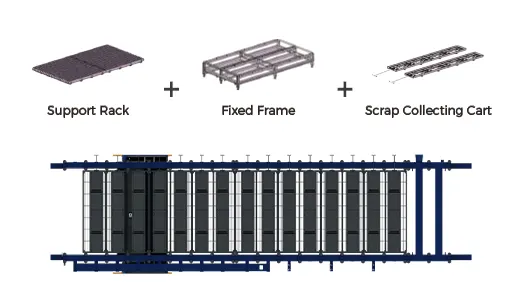

メンテナンスが容易

独立ユニットワークベンチ。
ベッドから完全に分離された独立したフットサポートにより、中厚板の荷重がベッドに及ぼす影響を軽減します。分解とメンテナンスが容易で、使用コストも低く抑えられます。

超大型フォーマット

大型・厚板切断に最適です。
13m×3mの広い加工幅を持ち、加工幅は3m、3.5m、4mから選択可能。長さは15m、26m、30m以上まで延長可能です。また、60kWを超える超高出力レーザー切断にも対応しており、鉄骨、造船、重工業などの大型・厚板切断ニーズに容易に対応できます。.

垂直傾斜切断に対応可能

Han's 独自開発のスイングヘッド構造
軽量設計と高い動的性能。ベベルカット向けに、ベベルフォロワーアルゴリズム、ベベルツール補正アルゴリズム、ベベル振り子バイアスアルゴリズム、ベベル垂直自動検出、ベベル垂直自動リセットなどのアルゴリズムと機能が開発され、様々な業界のベベル加工のニーズに対応しています。.

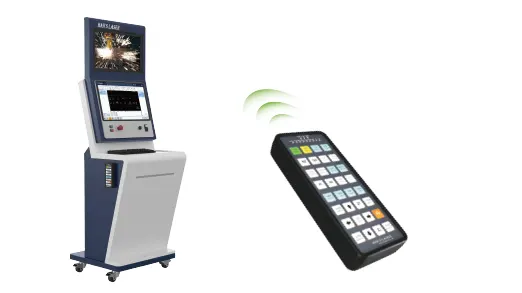

直感的な機械操作

モニター画面付きオペレーターコンソール
工作機械内部をリアルタイムで監視することで、オペレーターは切削工程を一目で把握できます。また、32個のキーを備えたハンドヘルドボックスを装備し、必要な操作を一目で把握できるため、操作手順が大幅に簡素化され、効率的な生産を確実に保証します。

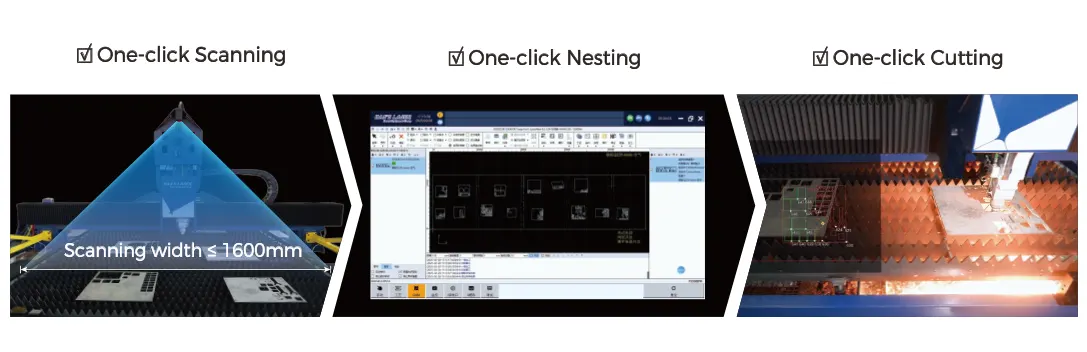

残材シートの活用

自動ビジョン検査技術をベースとしたインテリジェントな残材処理ソリューション。任意の数の部品形状を残材シート上に配置できます。残材処理エリアは作業台全体をカバーし、複数プレートの同時スキャンと1回の高精度な残材輪郭認識をサポートします。これにより、従来の非効率的な残材処理方法に革命をもたらし、迅速な生産最適化と費用対効果の高い材料使用を実現します。

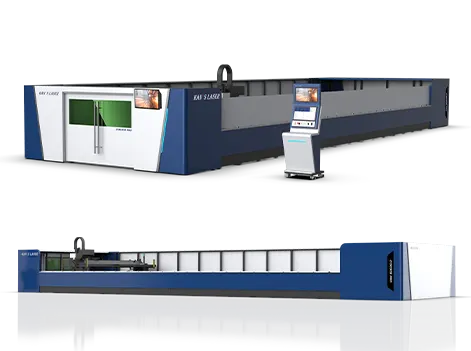

オプション構成
標準ガントリーカバー
オプション-マシン全体のカバー

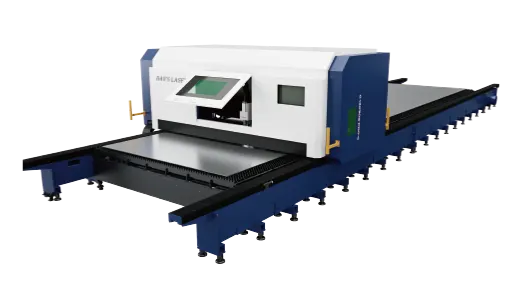

標準ガントリーカバー
標準ガントリーカバー

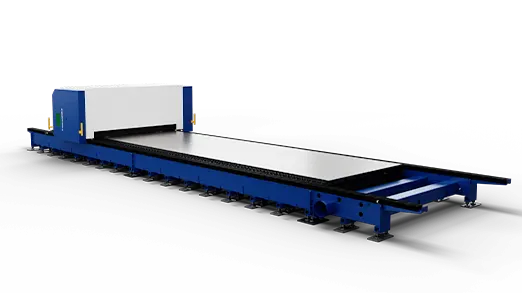

オプション-マシン全体のカバー
オプション-マシン全体のカバー
サンプルの切断
技術データ
* 参考値です。 より具体的なモデルパラメータについてはお問い合わせください。

S Pro - A(Straight)/G(Bevel)

作業エリア

最大軸位置決め速度(X/Y)

精度

反復性

最大シート重量

利用可能なレーザー出力

6100mmx2600mm

80m/min

0.05mm/m

0.03mm/m

7200kg/table

8100mmx2600mm

80m/min

0.05mm/m

0.03mm/m

9600kg/table

13100mmx2600mm

80m/min

0.05mm/m

0.03mm/m

15600kg/table

12kW/20kW/30kW/40kW/60kW

26100mmx2600mm

80m/min

0.05mm/m

0.03mm/m

31200kg/table

30100mmx2600mm

80m/min

0.05mm/m

0.03mm/m

36000kg/table
