G-F Series
高精度レーザー切断機 使用可能電力:3 kW-60 kW 使用可能なフォーマット:3-12 m
G-F Series 技術データサンプル
ダウンロードを記入するか、お問い合わせください
概要

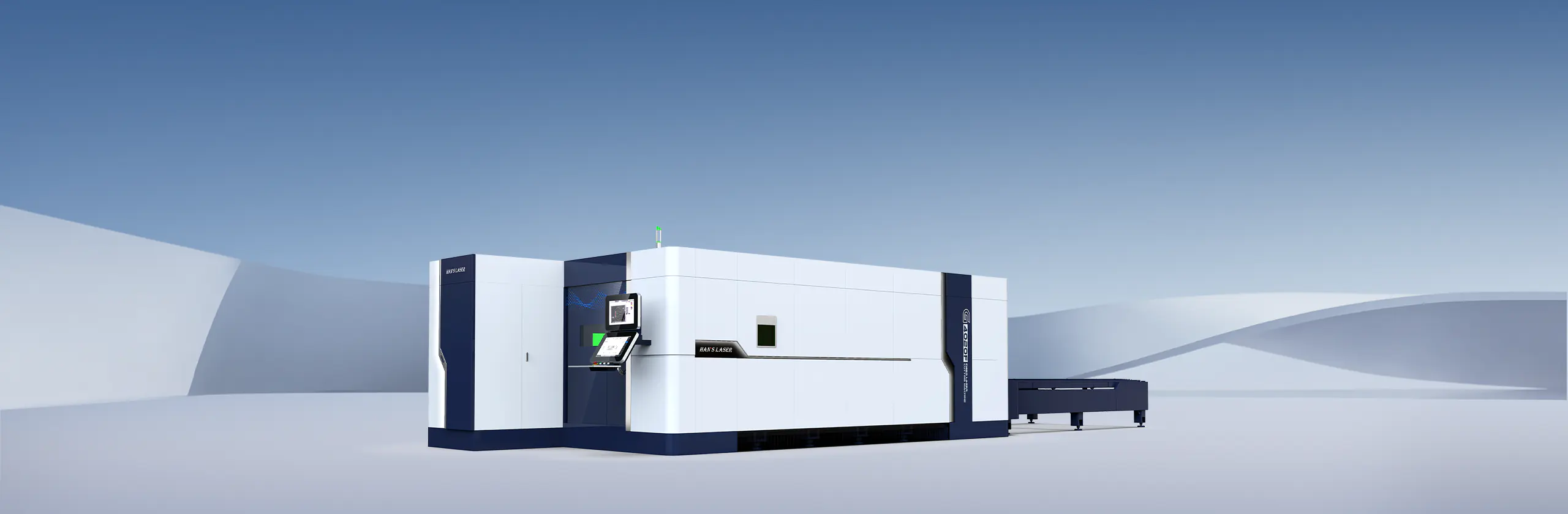

万能型・高級レーザー切断のマスターピース
G-Fシリーズはレーザー切断技術の頂点を代表し、究極の精度と強固な中空中実混合構造を結合し、比類のない安定性を実現した。業界を横断する複雑で高精度なコンポーネントを処理するのが得意で、要求の厳しい製造アプリケーションにマスターレベルのプロセスと信頼性を提供するために、全方位のハイエンドソリューションとして設計されています。

高精度

標準装備された全幅構造にはドイツ輸入ブランドを採用しており、機械の各動作誤差を0.03mm以内に抑えることを実現しています!

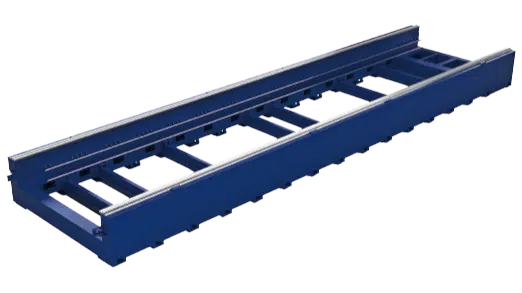

安定性と信頼性に優れたベッド

応力除去のための焼鈍処理を実施;
ベッド全体に均等な応力がかかり、安定性を確保
板材溶接構造により、強固なベッドを実現;

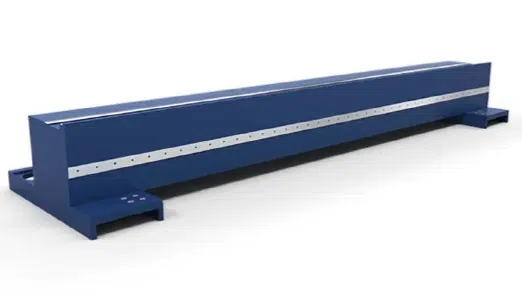

ダイナミック性能

アルミニウム製ビームにより軽量化を実現;
構造の安定性を維持しながら高性能を確保;
減速機の出力は安定しており、滑らかな動作を実現;



厚板材料に対応する高い耐荷重能力

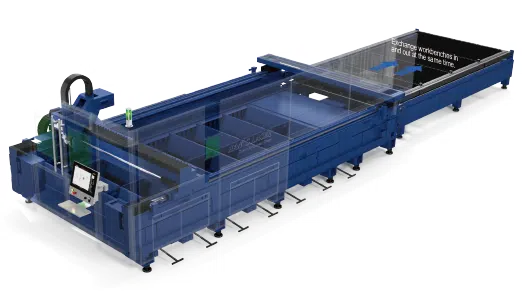

強化された交換テーブル設計
ワークベンチを引き出せるため、保守や清掃が簡単;

交換式ワークベンチは同時に出入りし、効率的な作業を実現;

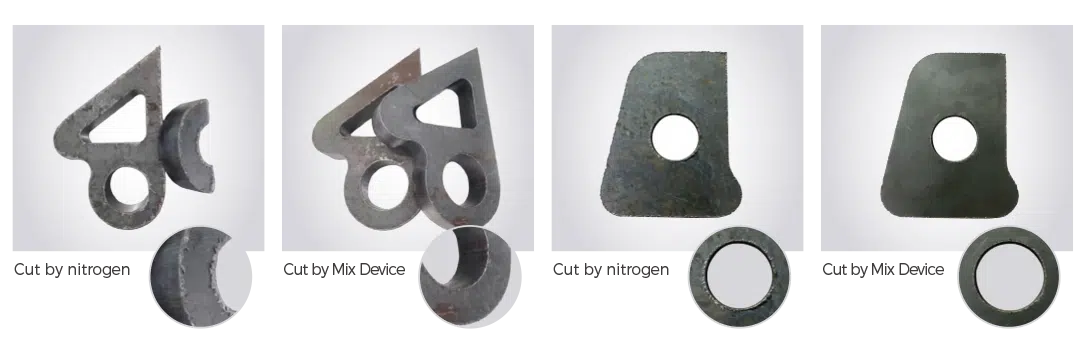

混合ガス装置

主に、お客様が厚板の炭素鋼を切断する際に発生するスラグやバリの問題を解決し、切断速度の向上を図ります。

全自動ソリューション

強力な技術サポートと豊富なプロジェクト経験により、お客様の要望に応じた多様な自動化ソリューションを提供します。

より広い切断エリア

切断エリアが拡大されており、インチサイズのAS(アメリカ規格)板材の切断が可能です。

切断能力
技術データサンプル

G-Fシリーズ

作業領域

最大軸位置決め速度

かそくど

正確

繰り返し位置決め精度

最大用紙重量

ゆうこうレーザパワー

3000mm×1500mm

140m/min

2.5G

±0.03mm/m

±0.02mm

900kg

3kW-60kW

4000mm×2000mm

140m/min

2.0G

±0.03mm/m

±0.02mm

2000kg

3kW-60kW

6000mm×2000mm

140m/min

2.0G

±0.03mm/m

±0.02mm

5600kg

3kW-60kW

6000mm×2500mm

140m/min

2.0G

±0.03mm/m

±0.02mm

6000kg

3kW-60kW

8000mm×2500mm

140m/min

2.0G

±0.03mm/m

±0.02mm

9400kg

3kW-60kW

12000mm×15000mm

140m/min

2.0G

±0.05mm/m

±0.03mm

14000kg

3kW-60kW
