MPS-T5
使用可能電力:1500 W-6000 kW(オプション) 型式タイプ:半自動 ロード、全自動ロードなど。
MPS-T5 ランダム技術データサンプル
ダウンロードを記入するか、お問い合わせください
概要

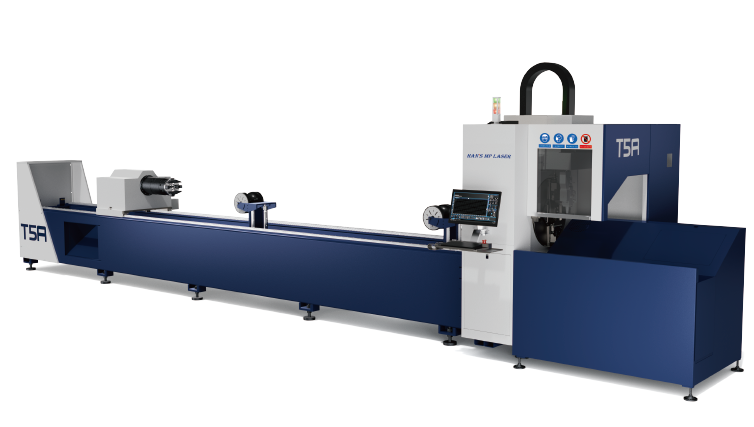

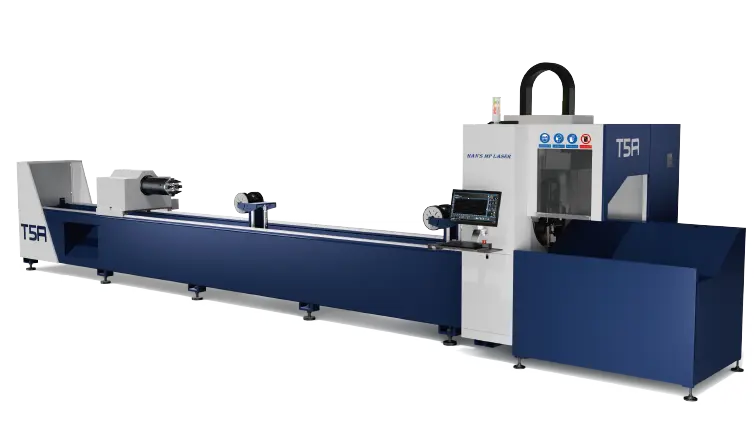

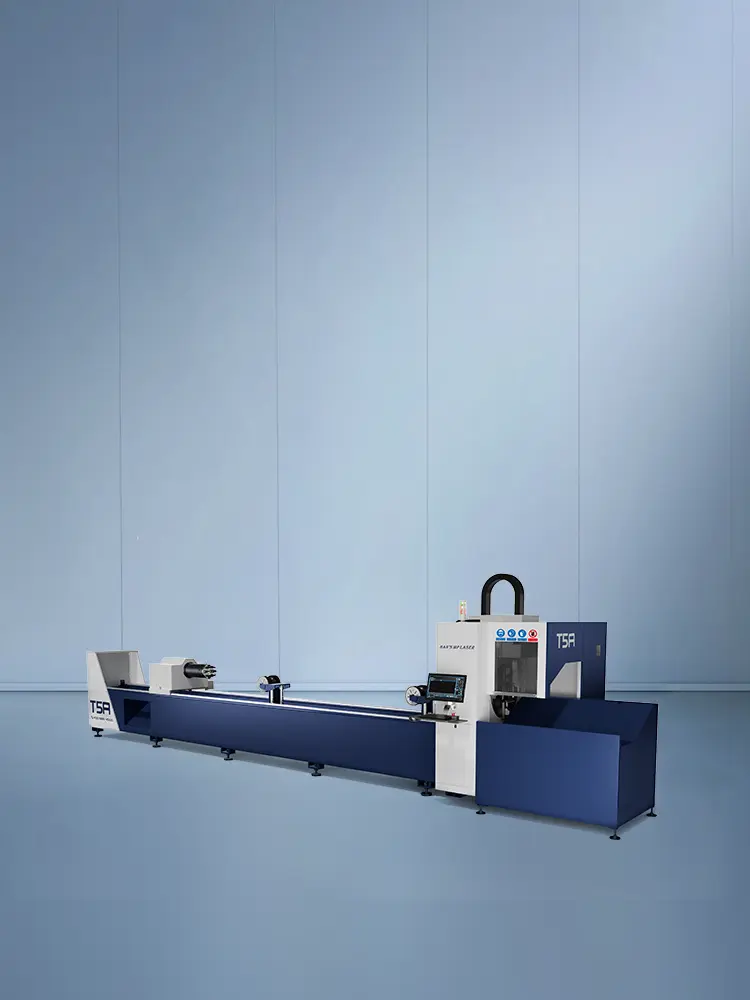

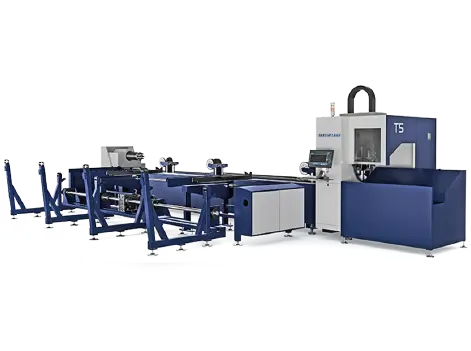

MPS-T5光ファイバーレーザーパイプ切断機
MPS-T5は主にレーザー切断のお客様を対象としています。ギアとラックの駆動構造、空圧式クランプチャック、回転駆動を採用し、一般的な角管、丸管、長方形管の切断に使用できます。

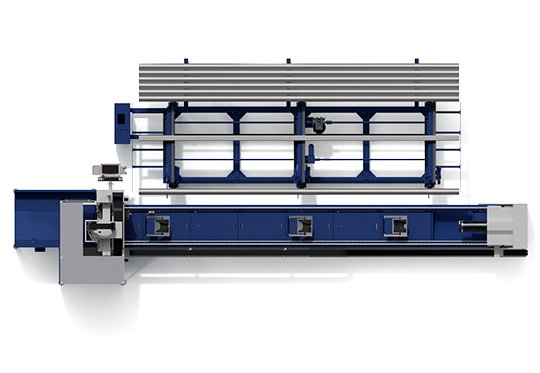

高強度・高剛性溶接機械ベッド



本体は全体的にプロファイルから溶接・成形され、その後熱処理および焼きなまし加工が施されます。優れた熱処理工程により、機械本体の全体的な剛性と長期間にわたる安定性が確保されています。

ブルチャック加工振動防止



前後ともに2対の連動式セルフセンタリングチャックを採用しており、空気圧による自動クランプ方式に対応しています。これにより、丸パイプ、角パイプ、長方形パイプ、H形鋼、および各種対称形状の特殊パイプのクランプに適しています。

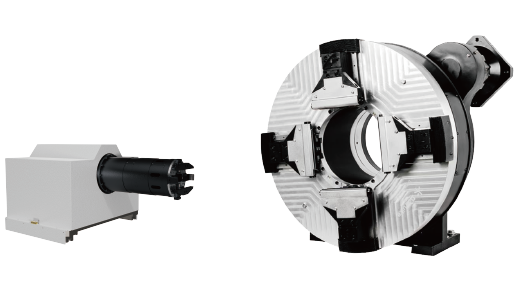

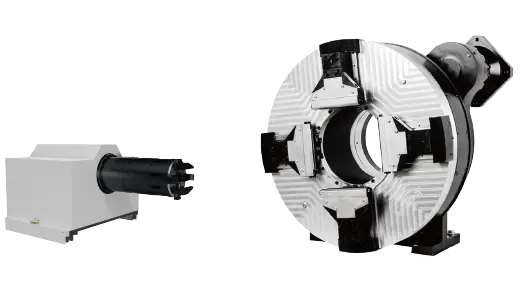

一体型CNC成形チャック


チャックは全体保護構造を採用しており、内部への粉塵や切りくずの侵入を防止します。スライドブロックは高精度で動作し、可動部には焼入れ処理が施されており耐摩耗性に優れています。二重ローラーグリッパーは適切な支持スパンと高い剛性を備え、回転中の安定したクランプと加工精度を確保します。

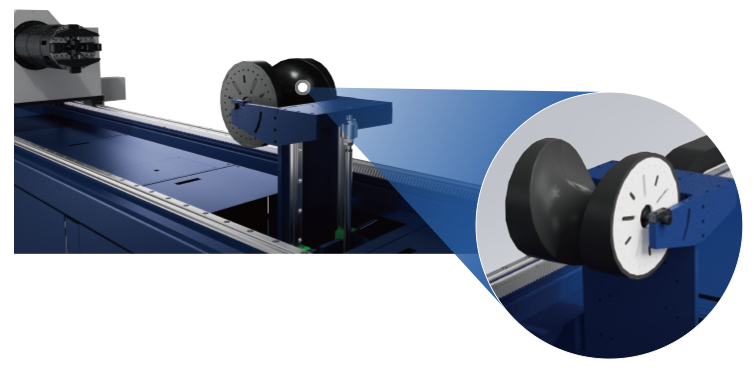

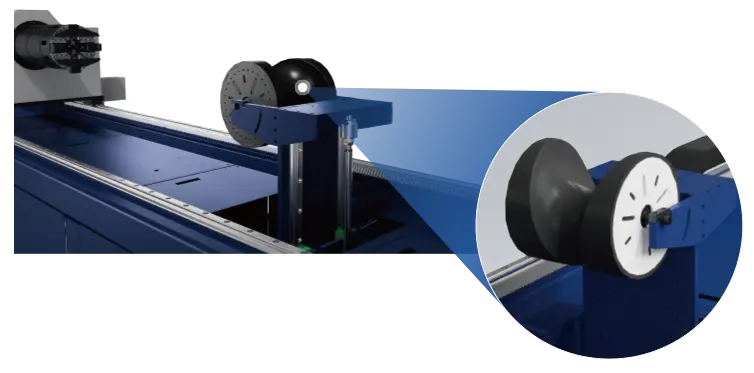

可変径ホイールによるサポート積載



パイプの高速回転時の振動を抑えることで、切断精度を向上させます。また、パイプの沈み込み幅を低減し、直線性を高めるとともに、左右の揺れを防止します。

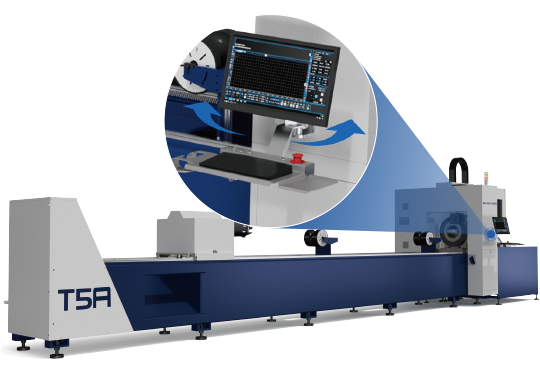

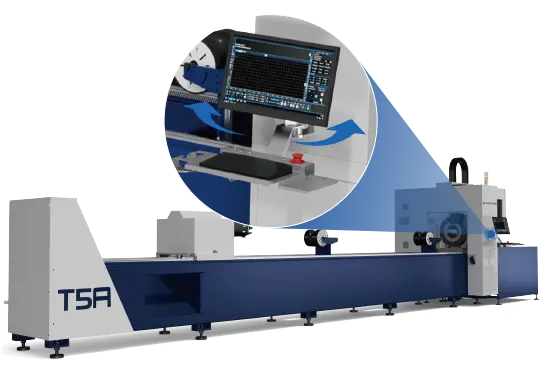

ユーザーフレンドリーな操作インターフェース


この機器は安定しており、ユーザーフレンドリーな操作インターフェースを提供します。処理状況のリアルタイムフィードバックがあり、切断エリアは完全に囲まれ、安全ドアと視覚窓が装備されています。これにより、切断処理が順調に進行することが保証されます。

カエル跳び切断


カエル跳び切断をサポートし、機械のアイドル運転時間を減少させ、切断効率を向上させます。各貫通点で0.3秒の時間を節約できます。

ランダム

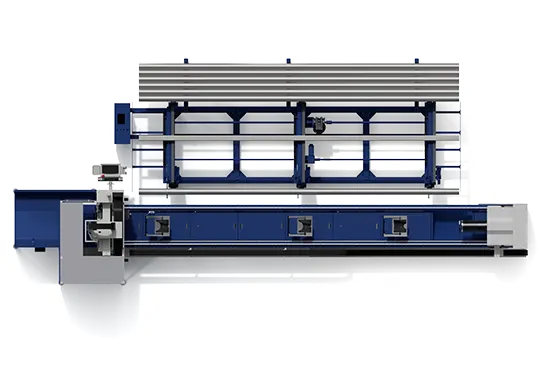

半自動装填
完全自動ロード
スラグブロッキング
可変径ホイールアンローダー
半自動装填
パイプ要件: ● パイプ長さ:5500mm~6100mm ● 単管パイプ:重量:80kg以下 ● 丸管:Φ20mm~Φ120mm ● 角管:20×20mm~120mm×120mm

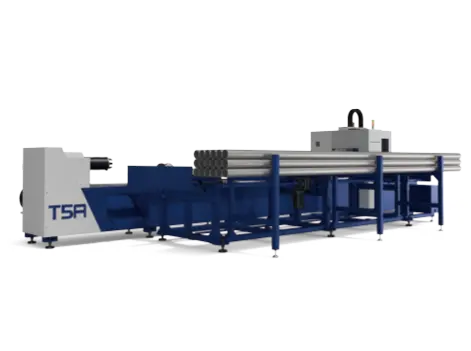

完全自動ロード
パイプ要件: ●配管長さ:5500 mm-6100 mm ●単管:重量:≤80 kg ●丸パイプ:Φ20 mm~Φ120 mm ●角管:20 x 20 mm-120 mm x 120 mm
スラグブロッキング
パイプの内壁の傷やスラグを軽減
可変径ホイールアンローダー

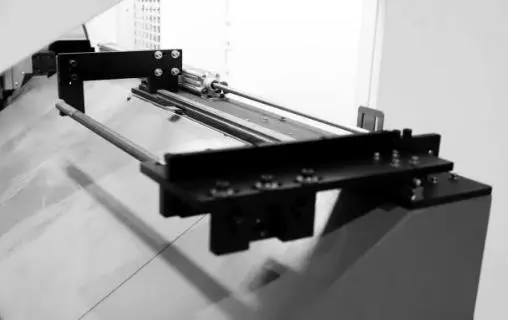

●フローティングアンローディング装置は、アンローディングを容易にするための収納構造を備えています。 ●可変径ホイール補助アンローディング装置は、レーザーパイプ切断機のプロファイル加工中に、原材料の切断と長尺ワークの支持に使用され、手作業による切断の代替となります。

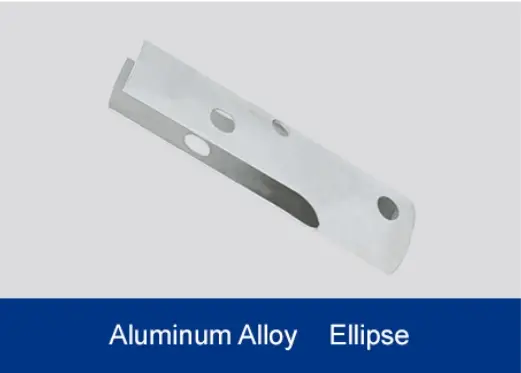

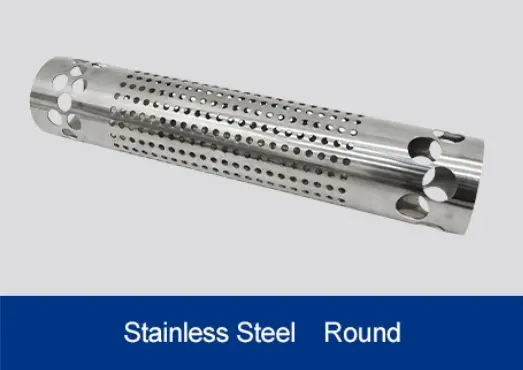

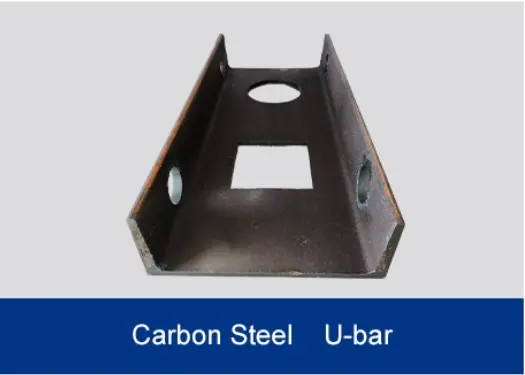

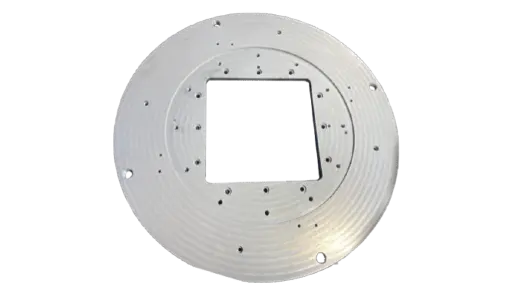

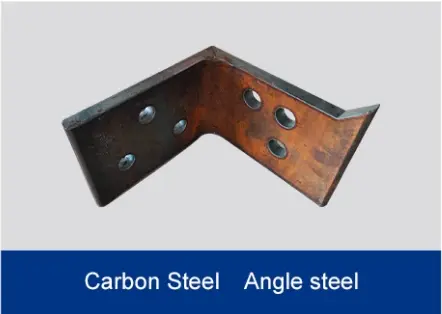

切断能力
技術データサンプル
*参考までに、 すべてのデータは実際の技術文書に準拠している。

T 5シリーズ

最大加工可能パイプ長さ

最大速度

最大運転加速度

最大荷重能力(1台)

テール材料の長さ

材料肉厚範囲

処理能力

≤6500mm

T5mini:200R/min

1.0g

260kg(≤43kg/m)

≥80mm

≥0.8mm

Hビーム≦8#

≤6500mm

T5: 120Rmin

1.0g

260kg(≤43kg/m)

≥80mm

≥0.8mm

Hビーム≤20#
