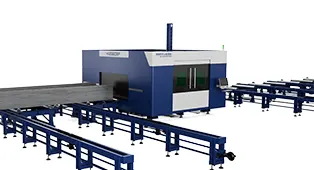

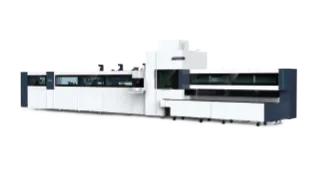

TX Series

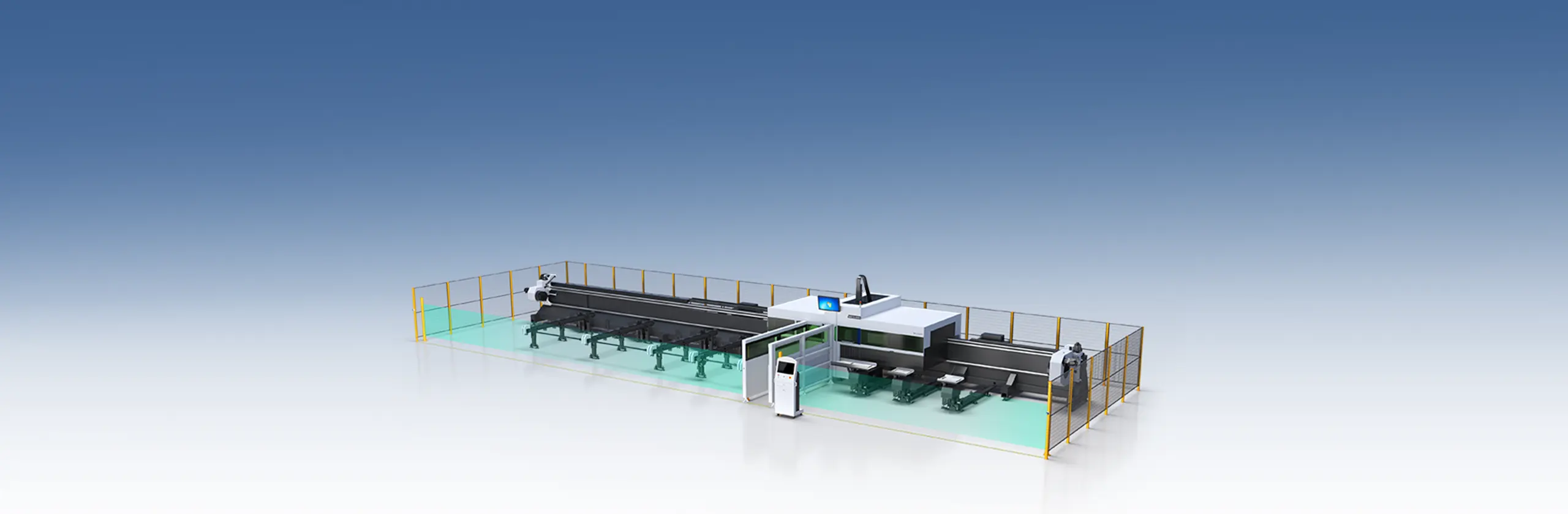

大型ファイバーレーザーチューブ切断機 最大1,500kgの荷重に対応可能な、高耐荷重チューブ加工技術。 バス制御技術により、高速応答と高効率を実現。 ±45°ベベル切断機能(オプション)
TX Series オプション技術データサンプル
ダウンロードを記入するか、お問い合わせください
概要
重いパイプやプロファイルの柔軟な取り扱い
TXシリーズレーザー管切断機は、炭素鋼、ステンレス鋼、アルミニウム合金管(角管、丸管、楕円管)の切断に適しています。その専門性、高速性、高精度、そしてコスト効率の良さは、金属管加工業界にとって最適な選択肢となっています。

無駄ゼロ

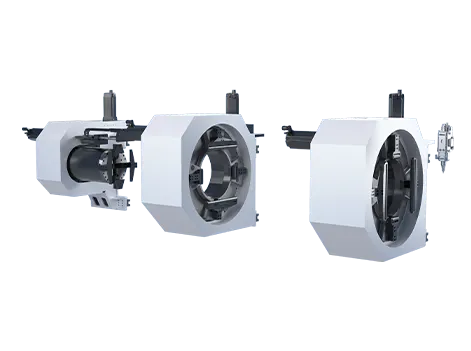

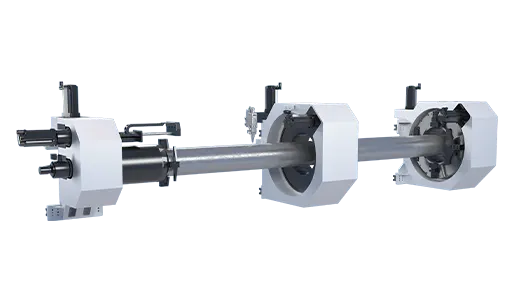

カッティングヘッドはセンターチャックを横切って逆方向に切断できるため、無駄ゼロを実現します。センターチャックと排出チャックが一体化されており、工程全体を通してチャックが完全に統合されているため、ジョーを交換することなく大小のチューブを切り替えることができます。

側面設置型機械ベッド

強力な剛性と安定性、信頼性の高い構造により、12メートルのパイプの積み下ろしをサポートし、長期にわたる機械精度を保証します。精密ラック&ピニオンギアとローラーリニアガイドにより、高精度な伝達を実現します。

フォローアップ補助支持

支持装置はセンタリング機能を備えており、パイプに沿って常に回転・浮上することで効果的な支持を確保し、パイプのたわみを防止します。

ロード・アンロード装置

標準装備の半自動ロード・アンロード機構により、簡単かつ効率的なロード作業が可能になります。4組のフローティングアンロードパレットが補助的なサポートを提供し、加工精度を向上させます。

オプション

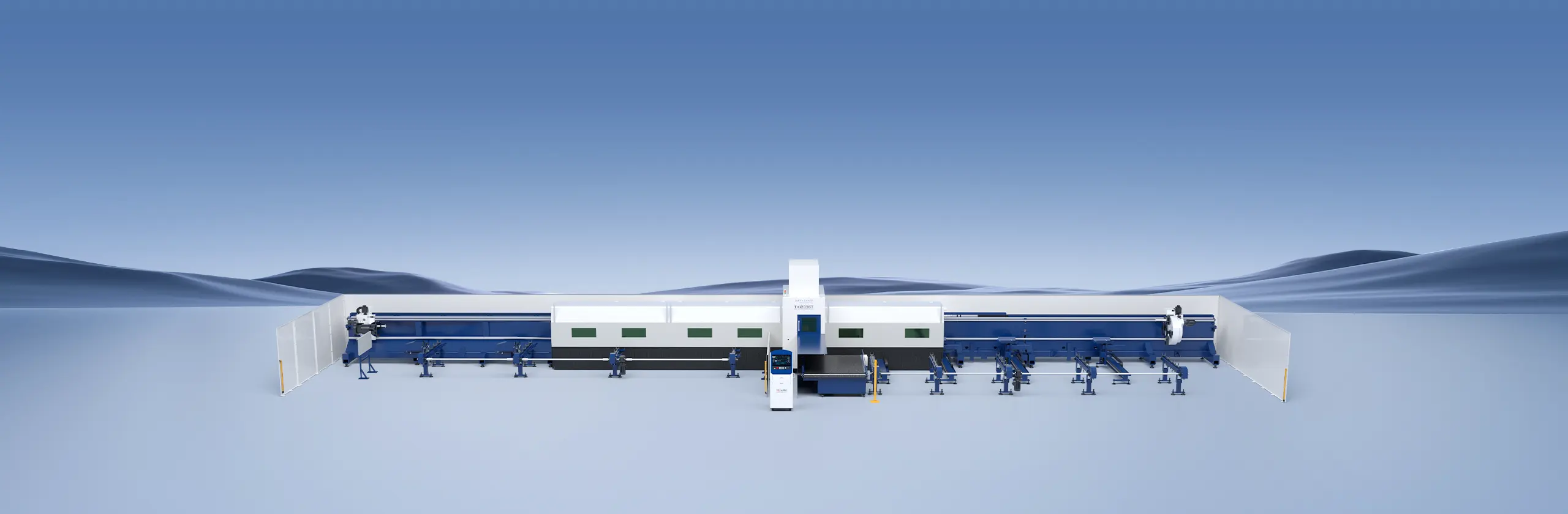

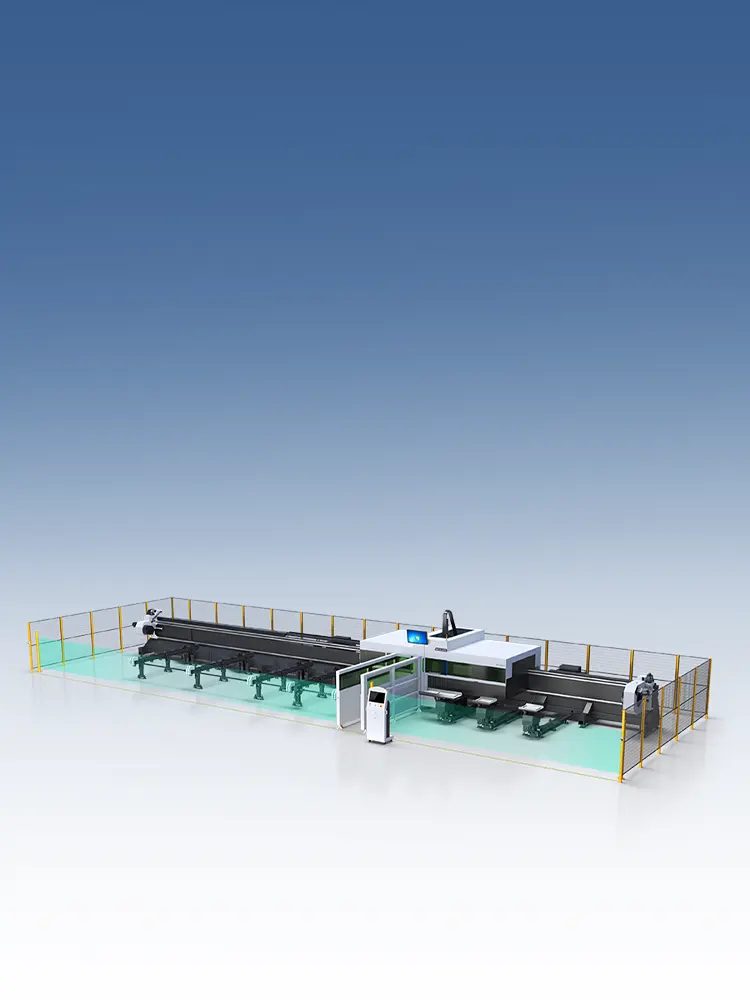

3チャック式大型レーザーチューブ切断機
4つのチャックと頑丈な
ベベルカット
3チャック式大型レーザーチューブ切断機
大型パイプ・プロファイル加工機は、1,500kgの積載容量を誇る大型パイプ積載技術により、廃棄物ゼロを実現します。Han's Laser のバス制御システムを採用し、高速応答と高効率を実現しています。

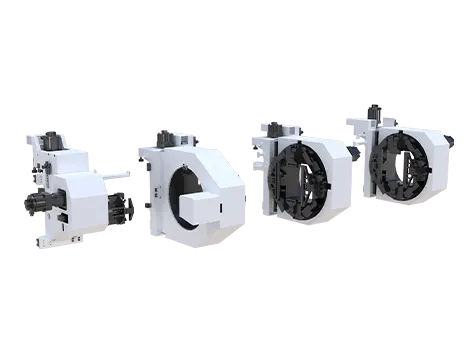

4つのチャックと頑丈な
移動範囲内のどの場所でもアンロードが可能で、手動操作領域を回避できます。4 つのチャックが交互に切断し、さまざまなクランプ方法が用意されているため、簡単に「ゼロ」の廃棄物を実現できます。

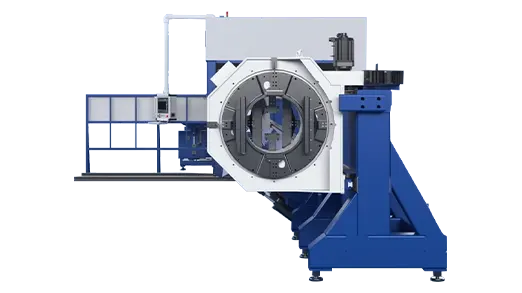

ベベルカット
完全に独立した知的財産権を持つ溝切りヘッドは優れた性能を備え、タイムリーなアフターサービスとメンテナンスが保証されています。 溝切り、シームレスな接合、鉄骨構造物や大型パイプの後続溶接要件に適しています。
サンプルの切断
Technical Data
選択できる形式はさまざまであり、すべてのデータは技術的なソリューションの対象となります。

TX Series

加工範囲

位置決め精度 (X/Y)

繰り返し精度 (X/Y)

最大速度

最大位置決め速度 (A/B/C)

加工範囲

アンロード長さ

残材の長さ

最大パイプ重量

Ф40-360mm □40-350mm

±0.05mm/1000mm

±0.05mm

60m/min

80r/min

0-6000/0-12000mm

≥0

1200kg(≤100kg/m)

Ф50-500mm □50-500mm

±0.05mm/1000mm

±0.05mm

60m/min

40r/min

5800-6200mm 8800-9200mm 11800-12100mm

0-6000/0-12000mm

≥0

2000kg(≤167kg/m)

12000mmxФ80-660mm 12000mmxФ80-450mm

±0.01mm/1000mm

±0.01mm

40m/min

30r/min

0-12000mm

≥0

2500kg(≤167kg/m)
