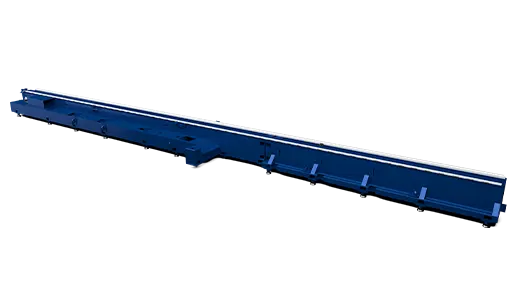

水平ベッド構造
高精度リニアガイドを備えた水平構造により、スムーズで効率的な伝達と高い耐荷重性を実現します。
精密チャック
精密伝達システムを搭載し、コンタミネーションを防ぎ、伝達精度を維持します。
3チャックシステムは、第2チャックと第3チャックがフルストロークであるため、大小のパイプを切り替える際にギア調整が不要です。

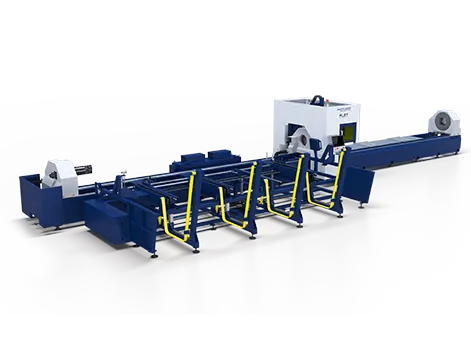

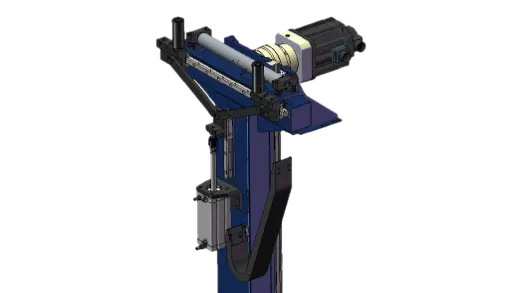

フローティングサポート
サポートユニットは、パイプの回転半径に応じて動的に調整されます。独立したサーボモーターで制御され、高速応答と高い耐荷重性を実現し、安定した位置決めと加工精度の向上を実現します。

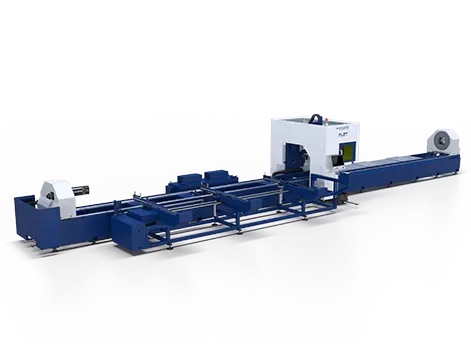

フローティング支持システム

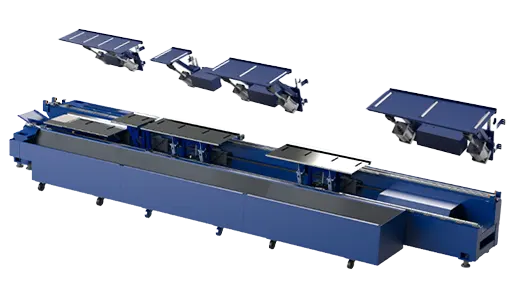

固定式荷降ろし装置は、クッション機能と傾斜スライド機能に加え、画像誘導認識システムを備えており、多種多様なワークピースの正確な識別と迅速な仕分けを可能にします。長さ6メートルのフローティング荷降ろしシステムは、高い積載能力を備え、300kgを超えるパイプも容易に取り扱うことができます。

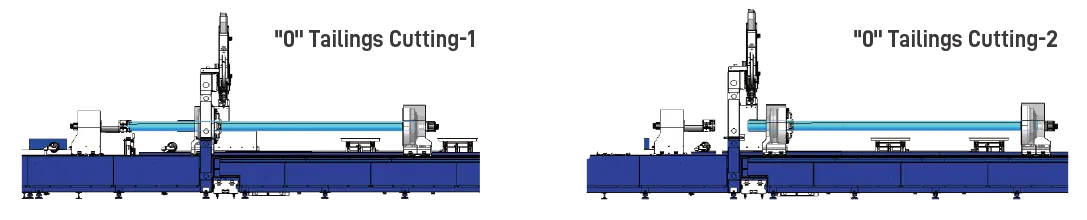

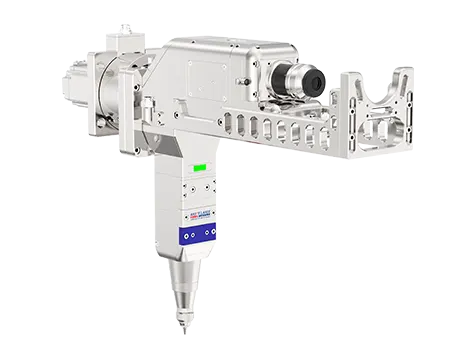

廃棄物ゼロ
カッティングヘッドはセンターチャックを通過し、反対方向に切断できるため、真の廃棄物ゼロを実現し、材料利用率を向上させます。

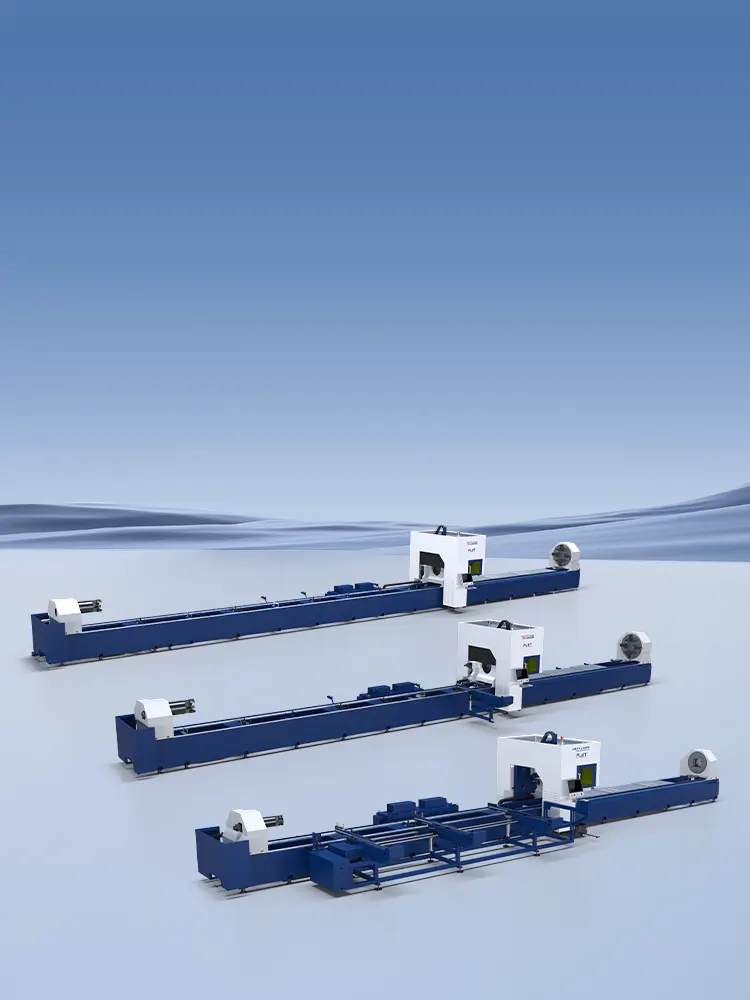

PLT Series
丸管径
角管辺長
位置決め精度 (X/Y)
繰り返し精度 (X/Y)
最大位置決め速度 (X/Y)
最大位置決め速度 (A/B/C)
最大積載長さ
積降長さ
最大チューブ重量
φ20-240mm
□20-240mm
±0.05mm/1000mm
±0.05mm
100m/min
100rpm
6200mm
0-6000mm
300kg
φ30-240mm
□23-240mm
±0.05mm/1000mm
±0.05mm
100m/min
100rpm
9200mm
0-9000mm
300kg
φ30-360mm
□30-350mm
±0.05mm/1000mm
±0.05mm
80m/min
80rpm
6200mm
0-6000mm
500kg
φ30-360mm
□30-350mm
±0.05mm/1000mm
±0.05mm
80m/min
80rpm
9200mm
0-9000mm
600kg
φ40-360mm
□40-350mm
±0.05mm/1000mm
±0.05mm
80m/min
80rpm
12200mm
0-12000mm
850kg
