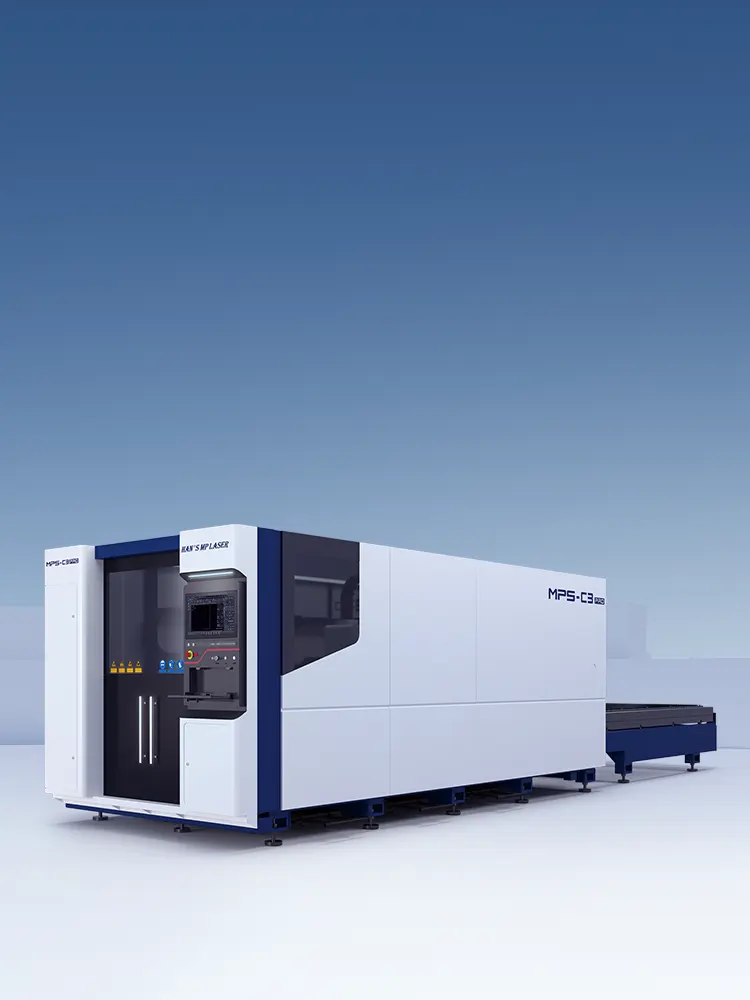

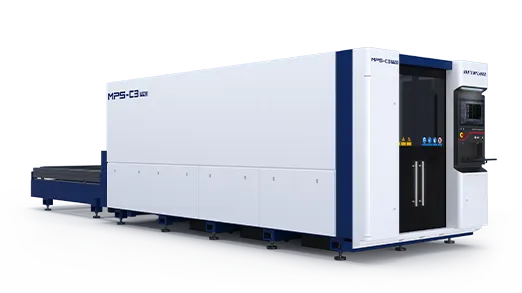

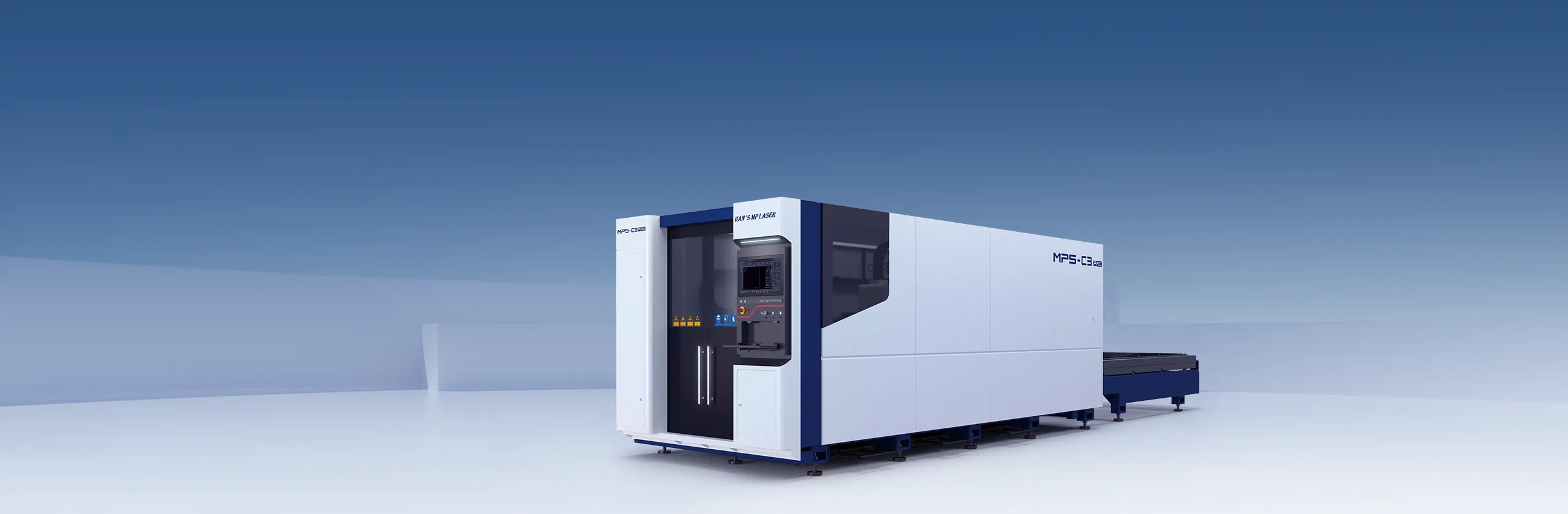

MPS-C3 PRO
中薄板金属用高速レーザー切断機 機械全体を40HQコンテナに搭載 出力:3000W ⁄ 6000W
MPS-C3 PRO 技術データサンプル
ダウンロードを記入するか、お問い合わせください
概要
中薄板金属の高速切断ソリューション
中薄板の高速切断用に特別に設計されており、現代の製造業の要求を満たす高精度、高効率、高品質を実現します。電気光変換効率は40%を超え、板材1平方メートルあたりのコストを削減することで、生産効率の向上と省エネ・環境保護を実現しました。

比類のない生産性

スループットの向上により処理時間が短縮されます。

最高品質のトランスミッション装置のおかげで、C3 PRO は高速かつ高加速を実現し、同じ時間内により多くの部品や出力を実現します。

より柔軟

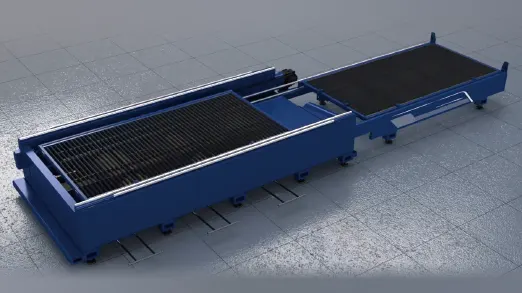

インタラクティブワークベンチ <25インチ

2 つのテーブルを同時に切断エリアから引き出すことができます。
機械内部の作業を維持しながら簡単に行うことができます。
テーブルへの積み込みと積み下ろしは他のテーブルに影響を与えません。
他のテーブルへの積み込みまたは積み下ろし中も良好な切断品質を確保します。

卓越したダイナミックパフォーマンス

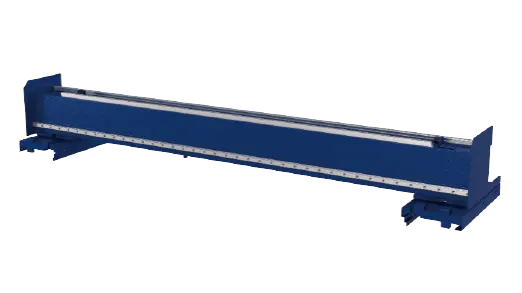

高強度軽量ガントリー

30% 以上の加速度向上による強化された動的性能。
X ⁄ Y 軸の最大リンク速度は 160 m/分、加速度は 2.0g。

高い安定性

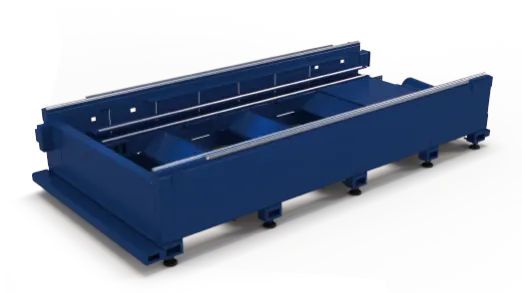

強化ベッド構造設計

高剛性のマシンベッドには高温応力緩和処理が施されています。堅牢で耐振動性に優れた構造により、レーザー切断作業において卓越した精度、最小限の振動、そして長寿命を実現します。

職場環境に優しい

マトリックス型アダプティブダストエクストラクション

排気口のダイナミックコントロール、短縮された気流経路、集中した風力、そして強力な吸引力を備えた大容量フィルターシステムにより、煙や微粒子を効率的に除去します。また、カッティングヘッドの汚染リスクを低減し、作業エリアを清潔に保ちます。

焼けのないエッジ

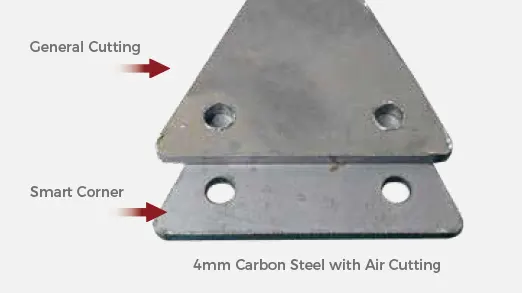

スマートコーナー処理

動的なパラメータ調整と最適化されたパス アルゴリズムにより、直角、鋭角、鈍角間のスムーズな移行が保証され、きれいでバリのないカットが実現します。

操作が簡単

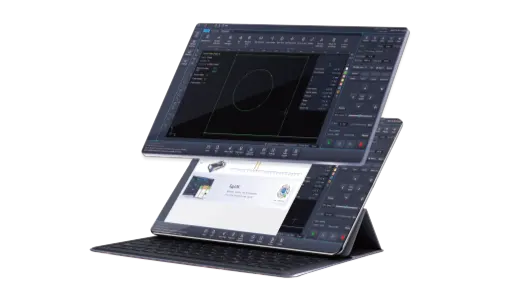

優れたパフォーマンスのバス制御システム

高い切断効率、優れた切断品質、正確な制御、ユーザーフレンドリーな操作。
DWG、DXF、LXDS などの形式での図面のワンクリッククイックインポートをサポートします。
MES ドッキングが簡単に実現でき、携帯電話アプリケーションを介してリアルタイムの機器操作監視とタスク更新が可能になります。

高精度

ラックアンドピニオンシステムを備えたデュアルドライブ精密ギア減速機。

高精度のコア伝動部品、小さな摩擦係数、高い位置決め精度、高感度、高速動作時の低ノイズ、部品の長寿命、部品の良好な寸法精度を備えた専門的な製造プロセス。

部品の品質向上

可変ビーム形状

ビームパターンは、異なるプレートに合わせていつでも切り替えることができ、厚いプレートと薄いプレートの両方の切断が進歩し、効率が2倍になります。

円形スポット:酸素切断はより安定し、熱はより分散され、平均的です。
ガウススポット:空気/窒素切断速度はより速く、熱は集中します。
ダブルスポットは主に中厚板の切断を目的としており、切断速度と切断断面品質が向上します。

より効率的な切断

反射率の高い素材にも対応

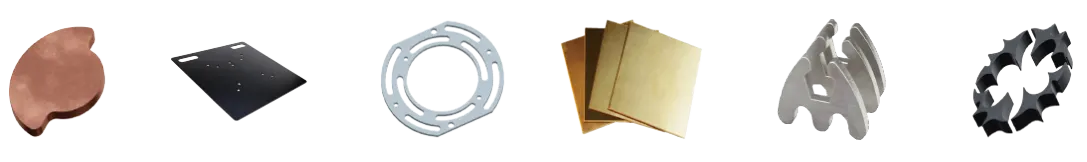

レーザー出力は連続調整可能で、ビーム品質が高く、スポット径が小さいため、ミクロンレベルの切断が可能で、高精度の要求を満たします。 炭素鋼、ステンレス鋼、アルミニウム、真鍮など、様々な板材を高速切断できます。エア切断速度と窒素切断速度が大幅に向上し、生産効率が大幅に向上します。

技術データ
データは変更される可能性がありますので、ご理解のほどよろしくお願いいたします。

MPS-C3 PRO

作業エリア

最大軸位置決め速度(X/Y)

最大加速度

反復性

利用可能なレーザー出力

3200mmx1500mm

≤160m/min

≤2.0g

±0.03mm

3000W ⁄ 6000W
