MPS-C3
コストパフォーマンスに優れた中薄板金属用レーザー切断機 本体全体を40フィートハイキューブコンテナに積載可能 対応出力:3000W ⁄ 6000W
MPS-C3 技術データサンプル
ダウンロードを記入するか、お問い合わせください
優れた費用対効果
切断速度が速く、切断効率が高く、部品の品質が良好です。
デュアルステーションインタラクティブワークテーブルを備えた密閉型レーザー切断機。この構造により、ワークの出し入れ時間が大幅に短縮され、加工効率が大幅に向上します。安定性と精度を兼ね備えた高速切断を可能にし、様々な切断作業において安定した性能を確保します。

より柔軟

インタラクティブワークベンチ <25インチ
2 つのテーブルを同時に切断エリアから引き出すことができます。
機械内部の作業を維持しながら簡単に行うことができます。
テーブルへの積み込みと積み下ろしは他のテーブルに影響を与えません。
他のテーブルへの積み込みまたは積み下ろし中も良好な切断品質を確保します。

卓越したダイナミックパフォーマンス

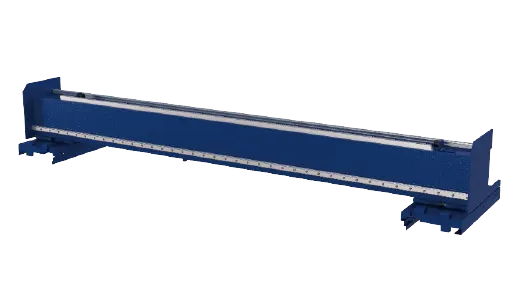

デュアルドライブガントリーシステム

堅牢な設計とデュアルドライブガントリーシステムを組み合わせることで、長時間の動作中でも優れた高速ダイナミックパフォーマンスが保証されます。

高い安定性

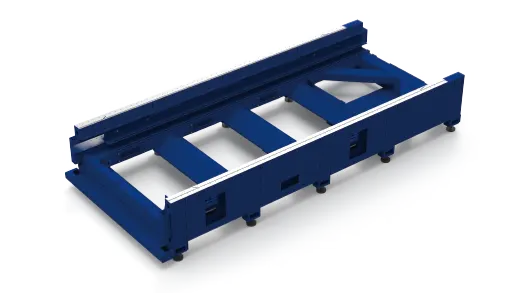

強化ベッド構造設計

高剛性のマシンベッドには高温応力緩和処理が施されています。堅牢で耐振動性に優れた構造により、レーザー切断作業において卓越した精度、最小限の振動、そして長寿命を実現します。

職場環境に優しい

マトリックス型アダプティブダストエクストラクション

排気口のダイナミックコントロール、短縮された気流経路、集中した風力、そして強力な吸引力を備えた大容量フィルターシステムにより、煙や微粒子を効率的に除去します。また、カッティングヘッドの汚染リスクを低減し、作業エリアを清潔に保ちます。

焼けのないエッジ

スマートコーナー処理

動的なパラメータ調整と最適化されたパス アルゴリズムにより、直角、鋭角、鈍角間のスムーズな移行が保証され、きれいでバリのないカットが実現します。

コンパクトなデザイン

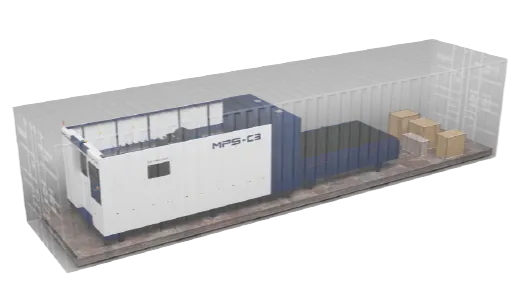

40HQコンテナに機械全体を積み込む

梱包と輸送には40HQコンテナのみを使用するため、輸送コストを節約できます。

操作が簡単

優れたパフォーマンスのバス制御システム
高い切断効率、優れた切断品質、正確な制御、ユーザーフレンドリーな操作。
DWG、DXF、LXDS などの形式での図面のワンクリッククイックインポートをサポートします。
MES ドッキングが簡単に実現でき、携帯電話アプリケーションを介してリアルタイムの機器操作監視とタスク更新が可能になります。

高精度

ラックアンドピニオンシステムを備えたデュアルドライブ精密ギア減速機。

高精度のコア伝動部品、小さな摩擦係数、高い位置決め精度、高感度、高速動作時の低ノイズ、部品の長寿命、部品の良好な寸法精度を備えた専門的な製造プロセス。

部品の品質向上

可変ビーム形状

ビームパターンは、異なるプレートに合わせていつでも切り替えることができ、厚いプレートと薄いプレートの両方の切断が進歩し、効率が2倍になります。

円形スポット:酸素切断はより安定し、熱はより分散され、平均的です。
ガウススポット:空気/窒素切断速度はより速く、熱は集中します。
ダブルスポットは主に中厚板の切断を目的としており、切断速度と切断断面品質が向上します。

より効率的な切断

反射率の高い素材にも対応

レーザー出力は連続調整可能で、ビーム品質が高く、スポット径が小さいため、ミクロンレベルの切断が可能で、高精度の要求を満たします。 炭素鋼、ステンレス鋼、アルミニウム、真鍮など、様々な板材を高速切断できます。エア切断速度と窒素切断速度が大幅に向上し、生産効率が大幅に向上します。

技術データサンプル
データは変更される可能性がありますので、ご理解のほどよろしくお願いいたします。

MPS-C3

作業面積 [mm]

位置決め精度(X/Y)

再現性(X/Y)

最大位置決め速度(X/Y)

最大加速度(X/Y)

寸法(長さx幅x高さ)

利用可能なレーザー出力

3000mm×1500mm

±0.05mm

± 0.03mm

120m/min

1.5G

8650mm×2250mm×2200mm

1500w ⁄ 2000w ⁄ 3000w ⁄ 6000w (optional)
