概要

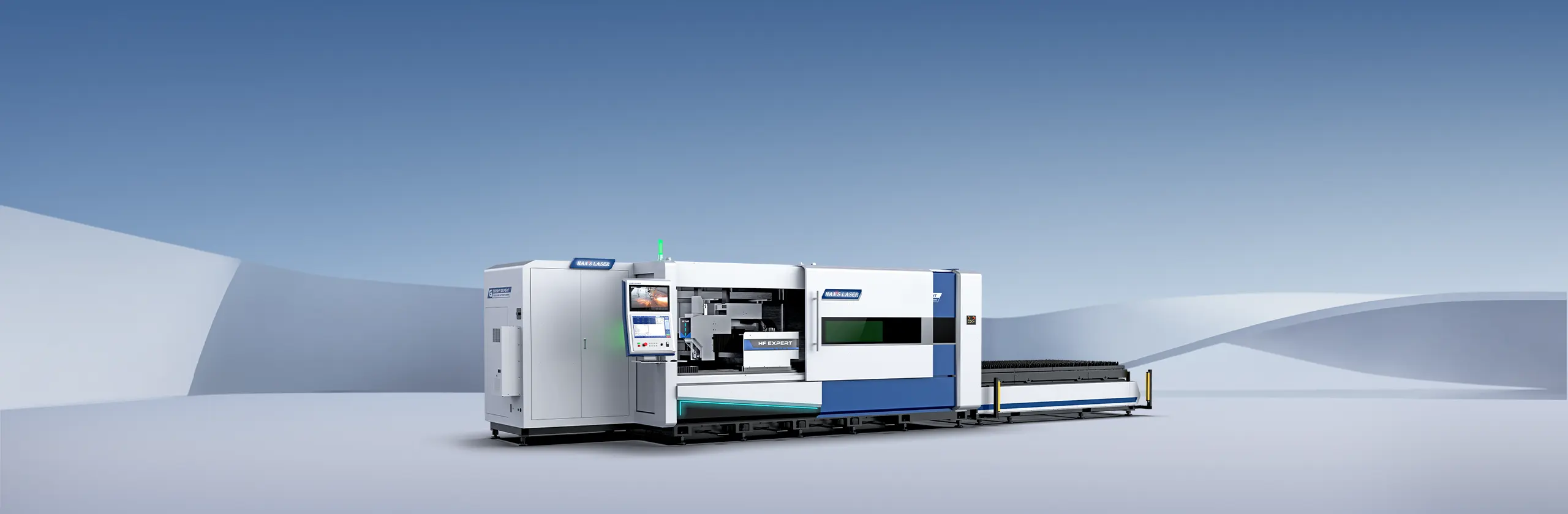

最適な経済性を備えた高生産性レーザ切断機
HF Expertレーザー切断機(G 3015)は超高出力(60 kWまで)工業応用のために設計された専門級動力装置であり、中空構造の台座を有し、熱変形を解消し、安定性を確保することができる。その全閉塞安全設計はレーザー級ガラスを採用し、工業級保護を提供し、高精度輸送コンポーネントと拡張されたASインチ切断能力は信頼性と生産性を保証した。コンパクトで統合されたアーキテクチャは、スペースとメンテナンス効率を最適化し、要求の厳しい製造環境に比類のないパフォーマンスを提供します。

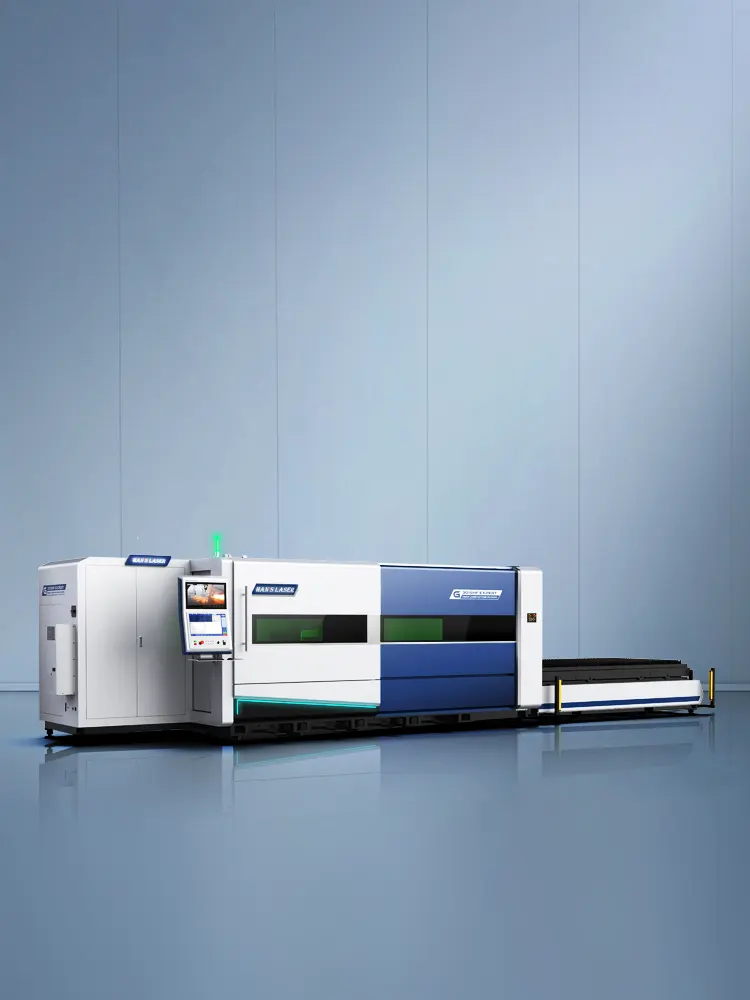

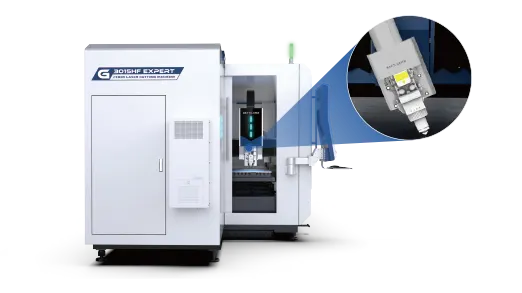

レーザ安全



OD 5+レーザー窓付きの全密閉機器:

•レーザー放射線から目と皮膚を保護する;

•騒音汚染の低減;

切断煙の汚染を減らす;

•良好な作業環境を提供する;

速度がきわめて速い



高い動的かつ高い生産性

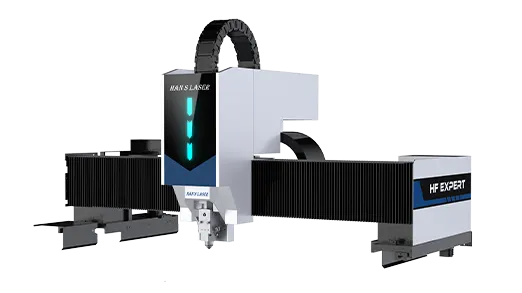

最適化されたフレームワークと押出アルミフレームの設計のおかげで、HF Expertは非常に高い速度と加速度を達成し、同じ時間でより多くの部品や出力を生産できることを意味する「韓901(力士楽)」リアルタイムコントローラと強力な力士楽モータを搭載しています!



コンパクト設計



メンテナンスが容易で、インストールが容易です。

電気キャビネットのレーザー光源の空力システムの潤滑システムのテーブル駆動モータはすべてメインフレームに統合され、配置が柔軟で、設置とメンテナンスが容易で、生産空間の利用率を効果的に高め、機械を減少させた

高精度



信頼性と安定性の向上

専門製造技術は高精度コア伝動部品を備え、部品の寿命が長く、部品の寸法精度が良い。





超高出力対応



中空構造工作機械(G 3015 HF EXPERT)

超高出力は60 kWまで適用され、高出力レーザの熱変形のリスクを回避する。より高い電力はより高い生産性をもたらし、長期的、安定的、効率的な運用を確保します。

職場環境にやさしい

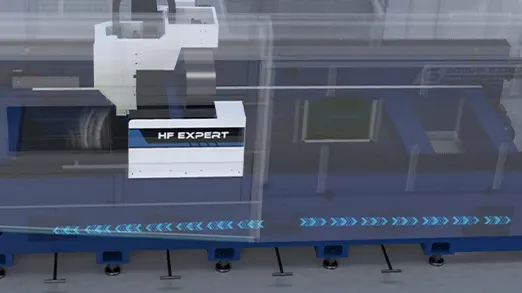

分離集塵システム

マルチゾーン吸引は良好なパーティション除塵効果を有し、インテリジェントに各排気口の風量を各パーティション構造に分配し、効果的に処理領域の吸引と除塵能力を高めた。また、切断ヘッドの汚染のリスクを確実に低減し、作業領域を清潔に保つこともできます。



Mix-Mデバイス



韓国レーザーガス混合キャビネット特許(オプション)

Mix-Mプロセス機能:20 kW以上のレーザーを搭載し、10 ~ 40 mm炭素鋼の高速切断に適し、伝統的な中厚板切断面と角部スラグ掛けの問題を解決し、ワークの上下テーパと粗さを効果的に高め、加工効率とワーク精度を大幅に向上させた;

•圧縮空気を使用した切断よりも切断速度が速い:

•切断板は圧縮空気切断板より厚い;

•圧縮空気切断より切断品質が優れている

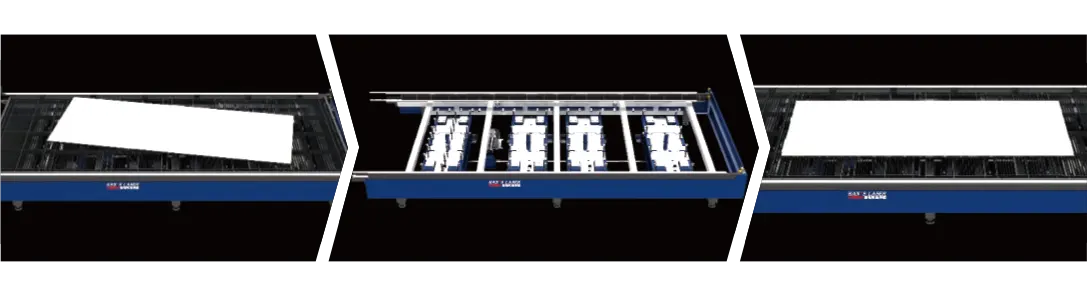

ひっかき防止



板材昇降調整装置(オプション)

•板材底面の傷付き防止;

•板材の積載と調整が容易である;

•良好な切断品質、特にステンレス鋼とアルミニウムを確保する;

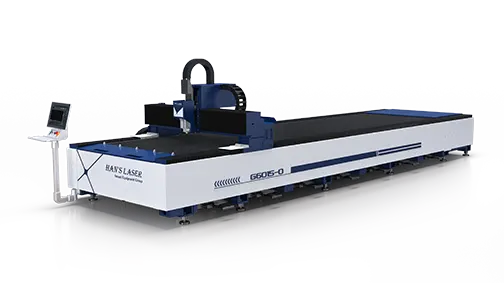

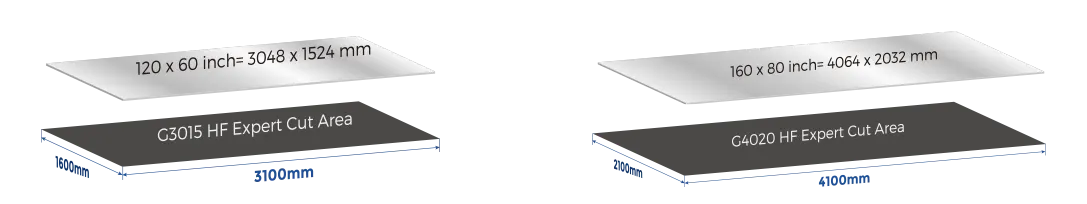

 切断面積の拡大



切断面積を増やし、AS(米国規格)板材を「インチ」サイズに切断することができる。

天然ガス消費の低減



低N 2圧力切断

切断速度が速く、同じロットの切断時間が短く、最大67%のガスを節約できます

ランダム

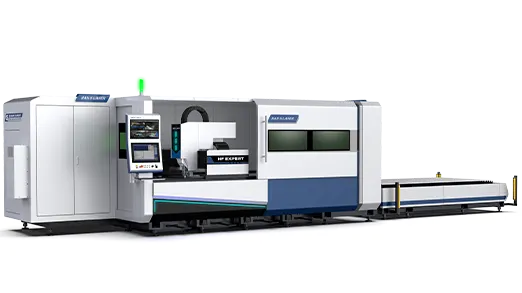

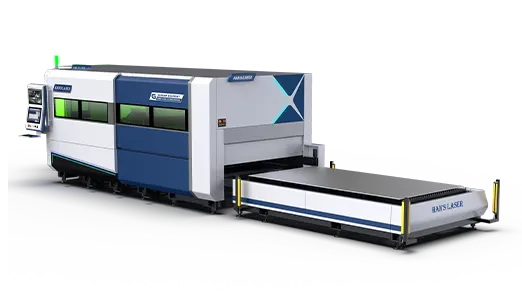

自動化ソリューション
自動化ソリューション
自動化ソリューション
強力なテクニカルサポートと豊富なプロジェクト経験により、お客様の要件に応じてさまざまな自動化ソリューションを提供できます。
自動化ソリューション
強力なテクニカルサポートと豊富なプロジェクト経験により、お客様の要件に応じてさまざまな自動化ソリューションを提供できます。
切断能力
技術データサンプル
*参考までに、 すべてのデータは実際の技術文書に準拠している。

HFエキスパートシリーズ

作業領域 [mm]

最大軸位置決め速度(X/Y)

最大加速度

正確

くりかえしせい

最大用紙重量

ゆうこうレーザパワー

3100mmx1600mm

280m/min

3g

0.03mm

0.02m/min

2150kg/テーブル

6kW/12kW/20kW/30kW/ 40kW/50kw/60kW

4100mmx2100mm

280m/min

3g

0.03mm

0.02m/min

3840kg/テーブル

6kW/12kW/20kW/30kW/ 40kW/50kw/60kW

6200mmx2600mm

160m/min

2.5g

0.03mm

0.02mm

7200kg/テーブル

6kW/12kW/20kW/30kW/ 40kW/50kw/60kW

8200mmx2600mm

160m/min

2.5g

0.03mm

0.02mm

9600kg/テーブル

6kW/12kW/20kW/30kW/ 40kW/50kw/60kW
