MPS-CA
ダブルワークベンチ高度統合設計レーザセキュリティパラレル対話型ワークベンチ 使用可能電力:6 kW-60 kW
MPS-CA 技術データサンプル
ダウンロードを記入するか、お問い合わせください
概要

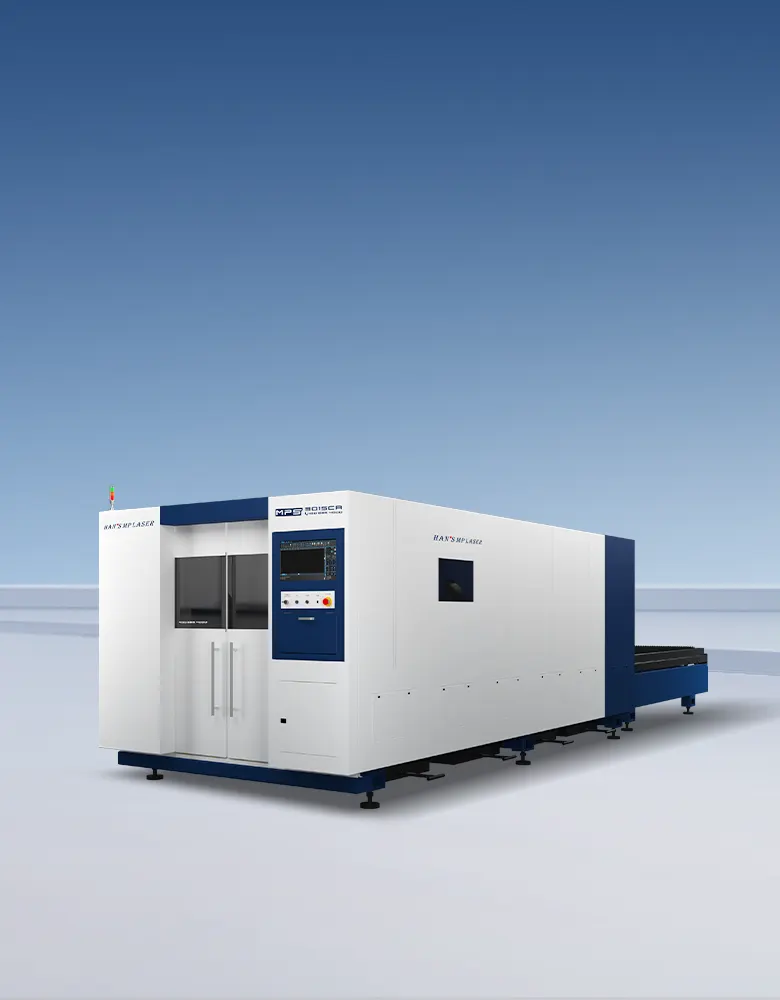

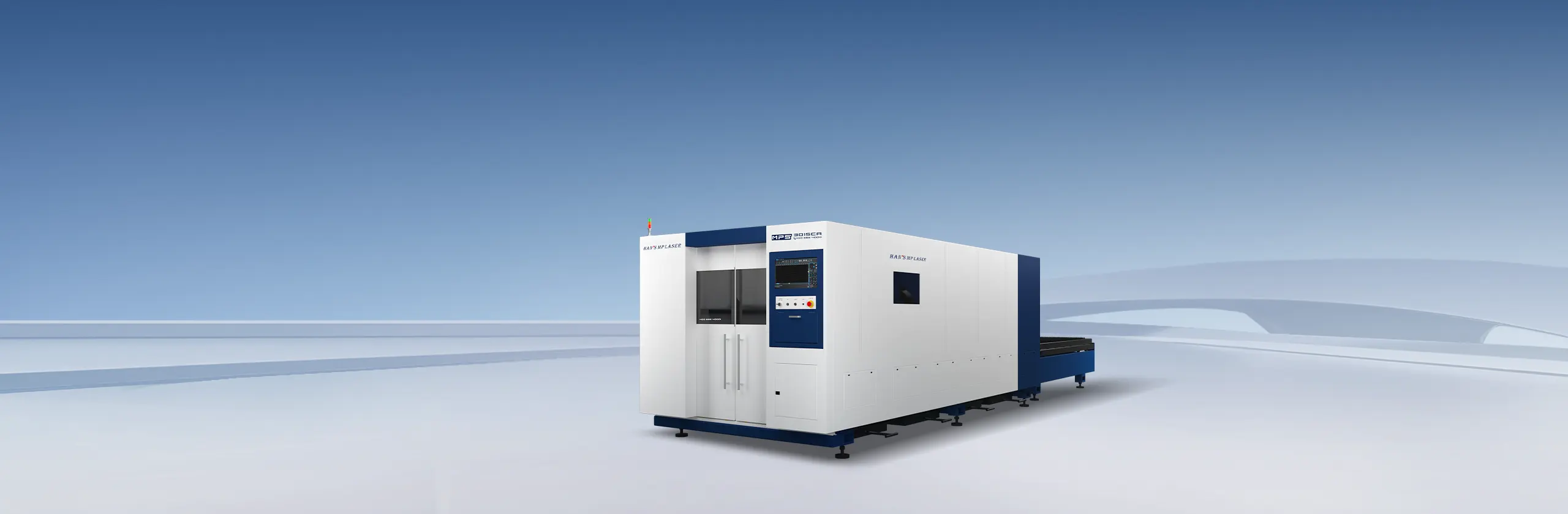

デュアルメサファイバレーザ切断機
MPS-CAシリーズは高効率レーザー切断加工の需要を満たすことができる。このシリーズの工作機械はサーボ二重駆動ラック構造、並列対話式テーブルを採用し、板金外保護を全閉塞している。性能に優れ、価格比が高いレーザー切断製品です。

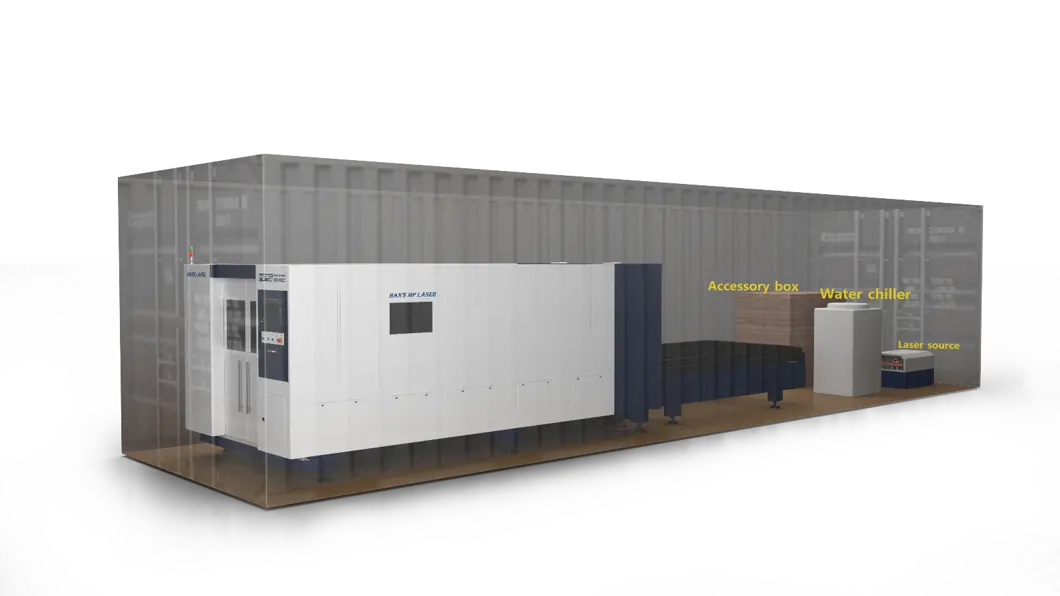

全機40 GPコンテナに積み込む



3015 CAは全体で40 GPコンテナを装填でき、敷地面積は以前の包装案より25%減少し、運賃を大幅に節約できた。

一括処理



日本から輸入した三菱五軸竜門精密加工センターを用いて加工し、一度に加工し、工作機械全体の加工品質と機械全体の組み立て精度を保証する。

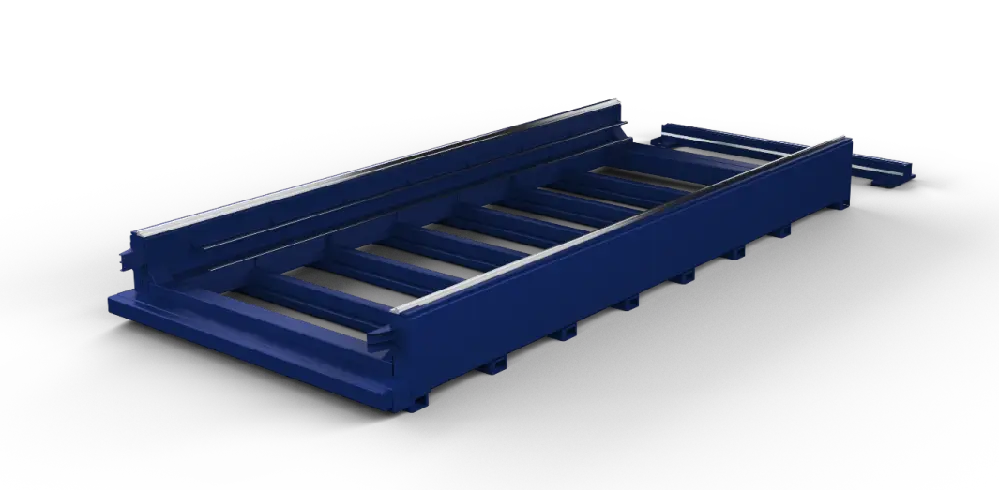

梁体シミュレーションとCAEソフトウェア解析



ハニカムビームの加工前にCAE分析とシミュレーションを通じて、加工品質を保証した。

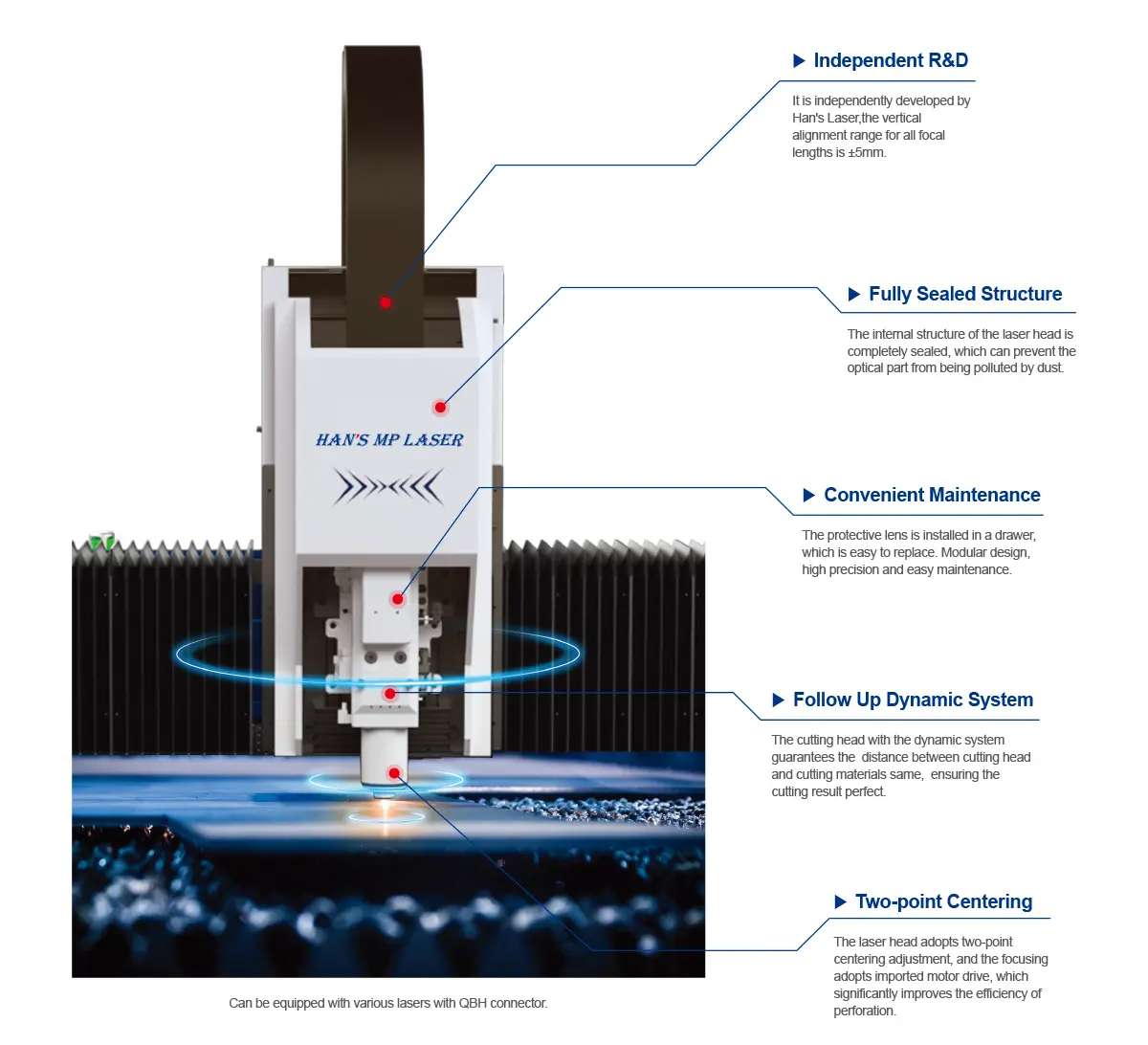

独自開発のレーザー切断ヘッド



韓国のIR&Dレーザーヘッド、焦点距離±5 mm

•焦点の2点センタリング調整

•永久二次防護窓

•検証済みの密封防塵設計

•サーボモータ駆動ヘッド、高速で効率的

•主要ブランドQBHコネクタとの互換性

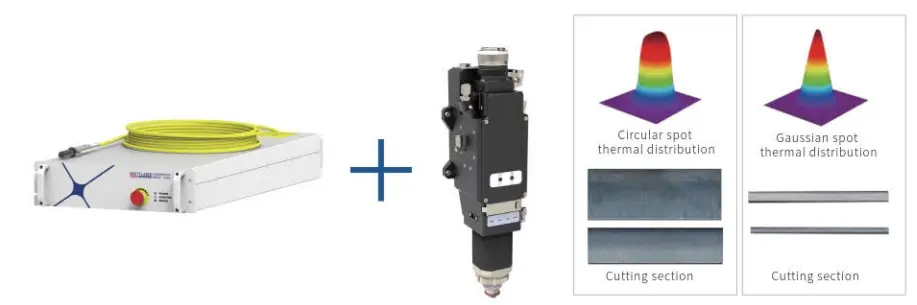

レーザ源の利点



韓HL光ファイバレーザ源の核心部品は自主的に開発されたもので、ビーム品質が良く、電気光学変換効率が高く、変調周波数範囲が広く、反射防止能力が強く、安定性と信頼性が高く、加工効果がよく、メンテナンスフリー運行などの利点がある。顧客のニーズを満たすと同時に、韓国レーザーはカスタマイズサービスを提供している。

せいぎょシステム



•制御システムはより合理的で、完全で、安定している。中央制御装置はスイッチング装置のタイミングを制御し、重要部品の寿命を良好に保護する。

•ソフトウェアインタフェースの設計は人間的で、AI、DXF、PLT、Gerberなどのグラフィックデータフォーマットをサポートする。

•制御盤の電気的重要部品は台湾、ドイツ、日本から供給されている。

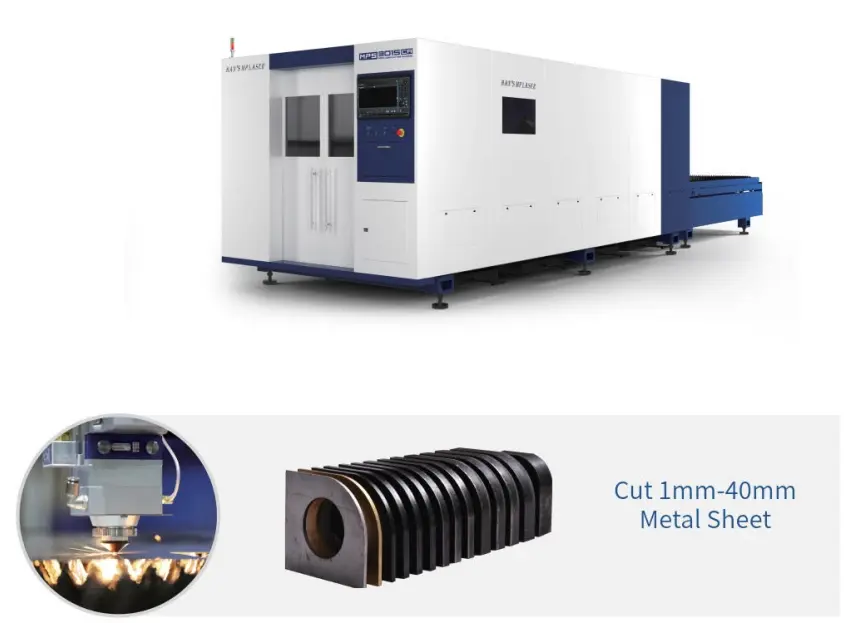

切断能力
技術データサンプル

MPS-CA

作業面積[mm]

位置決め精度(X/Y)

繰り返し(X/Y)

最大位置決め速度(X/Y)

最大加速度(X/Y)

ゆうこうレーザパワー

寸法(長さx幅x高さ)

3000mm×1500mm; ±0.05mm; ±0.03mm; 120m/min; 1.2グラム、 1500 w⁄2000 w⁄3000 w⁄6000 w(オプション)、 8380mm×2220mm×2270mm;

4000mm×2000mm; ±0.05mm; ±0.03mm; 120m/min; 1.2グラム、 1500 w⁄2000 w⁄3000 w⁄6000 w(オプション)、 10700mm×3420mm×2000mm;

6000mm×2000mm; ±0.05mm; ±0.03mm; 120m/min; 1.2グラム、 1500 w⁄2000 w⁄3000 w⁄6000 w(オプション)、 14000mm×3420mm×2000mm;
