MPS-DA
操作しやすい単一プラットフォーム、良好な動的パフォーマンス、現代的な設計 使用可能電力:1。5 kW-12 kW
MPS-DA 技術データサンプル
ダウンロードを記入するか、お問い合わせください
概要
低ランニングコスト、高加工精度のレーザーカッター

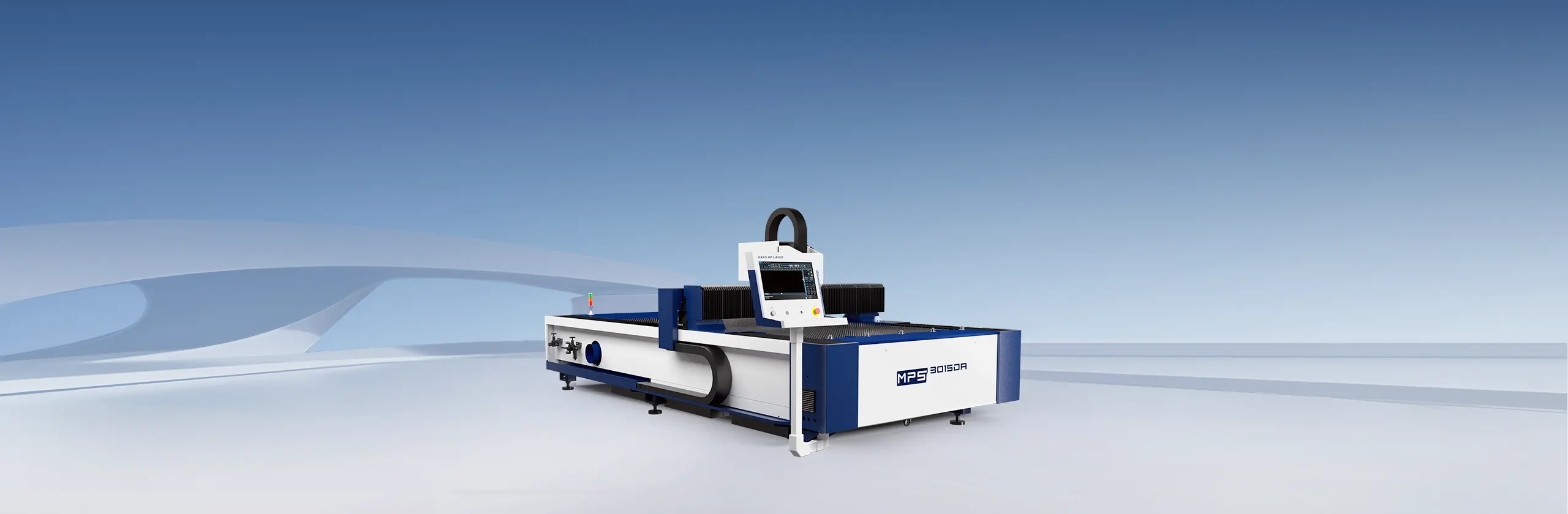

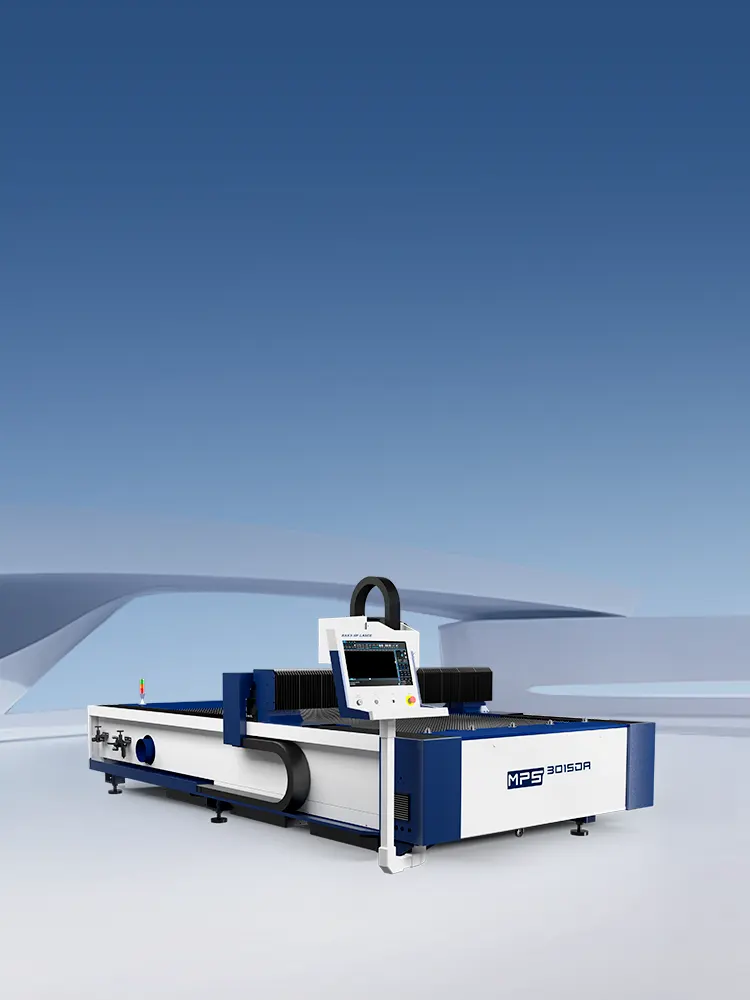

MPS-DAシリーズレーザー切断機はラック伝動構造を採用し、運転速度と精度を効果的に保証し、一般的な板金切断に使用できる。MPS-DAシリーズは韓MPの主力製品の一つである。オープン構造、卓越した性能、安定性、高価格比を持つ。

一括処理



日本から輸入した三菱五軸竜門精密加工本体を用いて加工し、一度に加工し、工作機械全体の加工品質と機械全体の組み立て精度を保証する。

CAEソフトウェアシミュレーション構造解析



ハニカムビームの加工前にCAE分析とシミュレーションを通じて、加工品質を保証した。

独自開発のレーザー切断ヘッド



韓国のIR&Dレーザーヘッド、焦点距離±5 mm

•焦点の2点センタリング調整

•永久二次防護窓

•検証済みの密封防塵設計

•サーボモータ駆動ヘッド、高速で効率的

•主要ブランドQBHコネクタとの互換性



レーザ源の利点



韓HL光ファイバレーザ源の核心部品は自主的に開発されたもので、ビーム品質が良く、電気光学変換率が高く、変調周波数範囲が広く、反射防止能力が強く、安定性と信頼性が高く、加工効果がよく、メンテナンスフリー運行などの利点がある。お客様のニーズに対応しながら、カスタマイズされたサービスを提供することができます。

せいぎょシステム



•制御システムがより合理的、完備、安定している、中央制御装置を備え、スイッチ装置のタイミングを制御し、生命の中の重要な部品を保護する。

•ソフトウェアインタフェースの設計は人間的で、AI、DXF、PLT、Gerberなどのグラフィックデータフォーマットをサポートする。

•制御盤の電気的重要部品は台湾、ドイツ、日本から供給されている。

切断能力
技術データサンプル

MPS-DA

作業面積[mm]

最大位置決め速度(X/Y)

最大加速度

位置決め精度(X/Y)

繰り返し(X/Y)

寸法(長さx幅x高さ)

ゆうこうレーザパワー

インチ

3000mm×1500mm; 120m/min; 1.2グラム

±0.05mm; 0.03mm; 5000mm×2300mm×1900mm; 1500 w⁄2000 w⁄3000 w⁄6000 w⁄12000 w(オプション)

MPS-3015DA;

4000mm×2000mm; 100m/min; 1.0G; ±0.05mm; 0.03mm; 6000 mm×2800 mm×1900 mm、 1500 w⁄2000 w⁄3000 w⁄6000 w⁄12000 w(オプション)

MPS-4020DA;

6000mm×2000mm; 100m/min; 1.2グラム

±0.05mm; 0.03mm; 8500mm×2800mm×1900mm; 1500 w⁄2000 w⁄3000 w⁄6000 w⁄12000 w(オプション)

MPS-6020DA;

6000mm×2500mm; 100m/min; 1.0G; ±0.05mm; 0.03mm; 8500mm×4200mm×2400mm; 1500 w⁄2000 w⁄3000 w⁄6000 w⁄12000 w(オプション)

MPS-6025DA;

8000mm×2500mm; 100m/min; 1.0G; ±0.05mm; 0.03mm; 10500mm×4200mm×2400mm; 1500 w⁄2000 w⁄3000 w⁄6000 w⁄12000 w(オプション)

MPS-8025DA;
