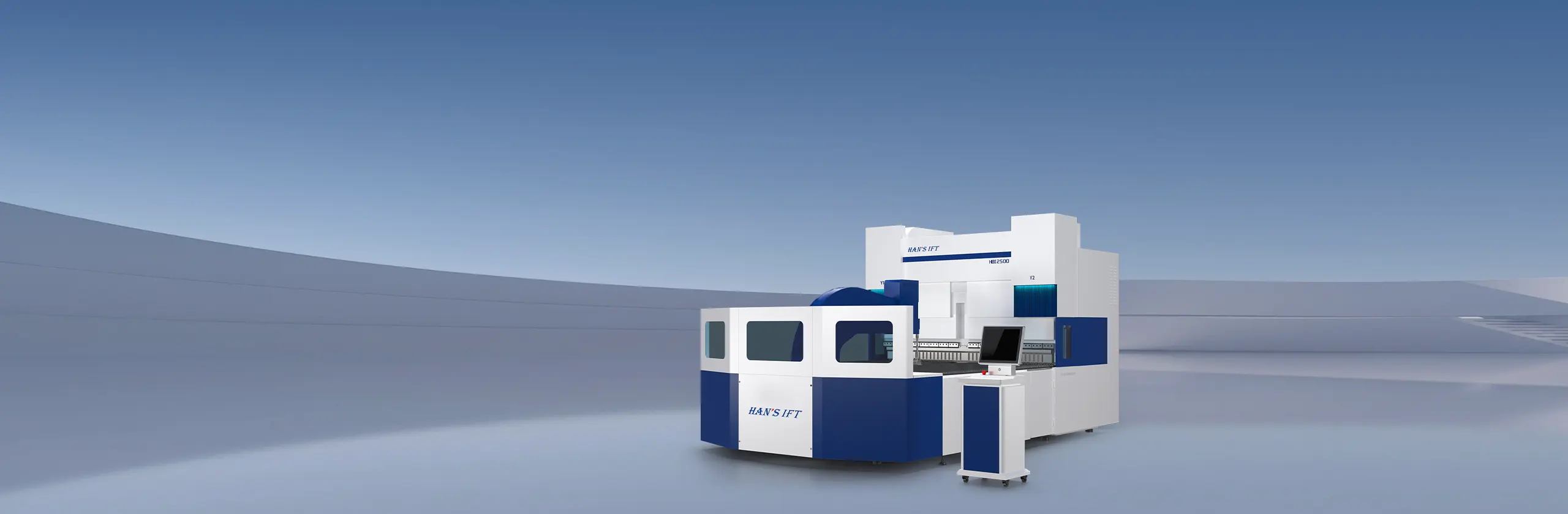

HBI Series

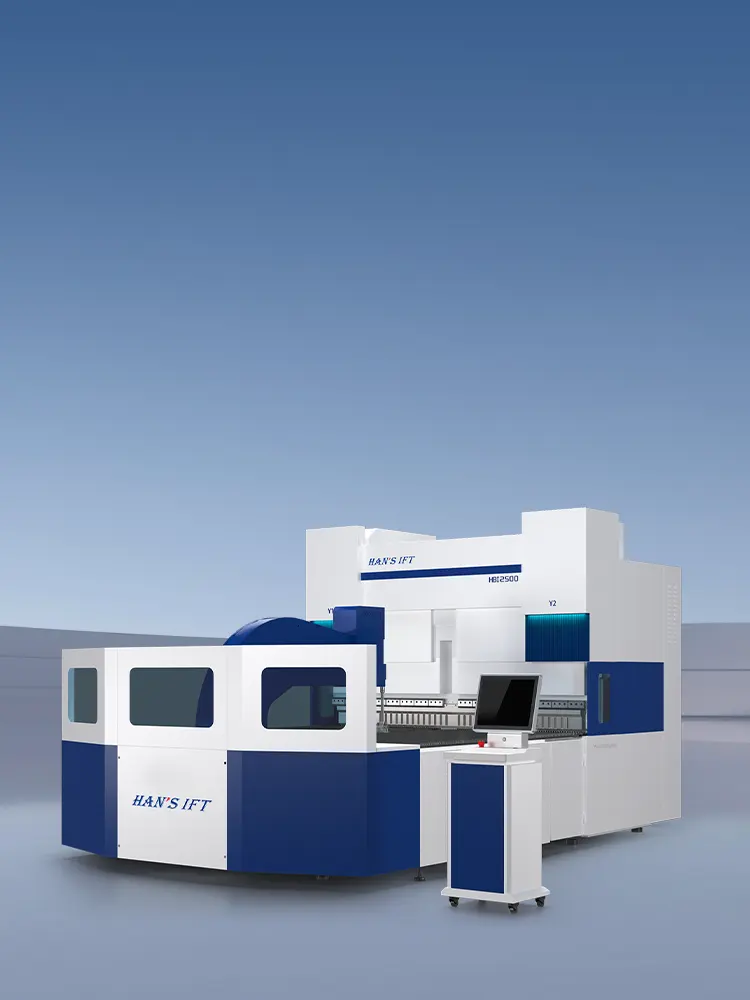

多面曲げ加工センター 単一位置決め方式で多面曲げ、多パス曲げ、切断サイクルタイム短縮を実現; 自動送り・自動曲げ加工により人件費を削減。
HBI Series 技術データサンプル
ダウンロードを記入するか、お問い合わせください
概要
キャビネットやシャーシの筐体、台所用品、カーテンウォール、ドア、エレベーター、家電製品、家具などの業界で、複雑な板金部品の高速成形に広く使用されています。

CNC自動位置決め

多軸同期動作により、1回のセットアップで複数のエッジ、複数のパスでの曲げ加工が可能になり、サイクルタイムを大幅に短縮し、従来のCNCプレスブレーキと比較して効率を2~3倍向上させます。



一体型の給送・曲げシステムにより、手作業による介入を最小限に抑え、労働強度を低減し、人件費を削減します。

多用途ツーリング

単一の金型で、平坦化、円弧曲げ、逆曲げ、フランジ加工といった複雑な成形工程を完了できるため、特注金型は不要です。さらに、加工範囲が拡大されたことで、幅広い注文に柔軟に対応できます。

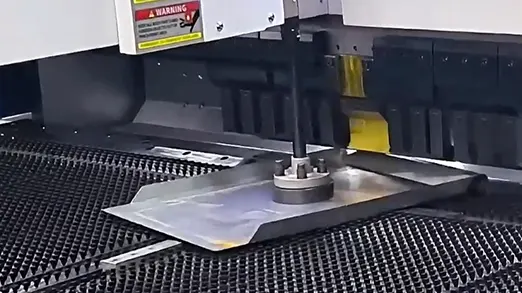

自動シート位置合わせとシワ防止クランプの組み合わせにより、一貫した寸法精度と均一な部品品質が確保され、大量生産の高品質製品に対応できます。

サンプル

X軸有効移動量

Y軸有効移動量

Cベアリングプレートの直径

最小距離(C軸から工具先端まで)

最大曲げ幅

最大曲げ高さ(全方向)

最大展開シートサイズ

曲げ強度(厚さ)

曲げ精度

120mm

200mm

100mm

150mm

1500mm

170mm

1500 x 1500mm

Steel: 1.5mm Stainless Steel: 1.0 mm Aluminum: 2.0 mm

0-180°

120mm

200mm

100mm

150mm

2000mm

170mm

1500 x 2000mm

Steel: 2.0mm Stainless Steel: 1.5 mm Aluminum: 3.0 mm

0-180°

120mm

305mm

100mm

150mm

2500mm

170mm

2500 x 1250mm

Steel: 2.0mm Stainless Steel: 1.5 mm Aluminum: 3.0 mm

0-180°
