「コンピューティングと電力の統合」時代における電気産業向け精密曲げ加工

「算力とエネルギーの統合」が世界的に次世代インフラの重要なトレンドとなる中、電気業界は精密製造の高度化における重要な段階へと突入しています。

電気筐体は電気システムの中核を担う存在として、極めて高い曲げ精度と密閉性能が求められます。わずかな曲げ角度の誤差であっても、組立時に隙間が生じ、防護性能や放熱性、さらには運用の安全性にまで影響を及ぼします。

同時に、メーカーは多品種少量生産、より短い納期、そして省エネルギーかつ持続可能な運用への需要の高まりに直面しています。これらの課題により、電気機器メーカーは生産ラインの見直しを迫られており、精度・効率・柔軟な製造への注力が進んでいます。



Han’s Laser:あらゆるシナリオに対応する曲げソリューション

これらの進化するニーズに対応するため、Han’s Laser Smart Equipment Groupは電気業界向けに包括的な曲げソリューションを提供しています。

高精度の単体機から自動化された曲げセル、複数機構成まで、当社のソリューションは「精度・効率・インテリジェンス・持続可能性」という4つの柱を基盤に設計されています。



高剛性設計による長期的な精度確保

電気筐体は通常、薄板を複数回曲げ加工して成形されるため、角度の一貫性、直線性、平坦度の厳密な管理が求められます。

Han’s Laserの曲げ機は以下の特長を備えています:

 •高強度Q355鋼フレームを採用し、焼鈍処理により内部応力を除去

 •高精度ボールねじおよびリニアガイドと組み合わせたフル加工バックゲージシステムにより、最大±0.1mmの位置決め精度を実現

長尺ワークにおいて、機械のたわみによる曲げ角度のばらつきが発生する場合、Han’s Laserは機械補正テーブルを開発し、全長にわたる均一な曲げ角度を確保し、厳しい組立公差要件に対応します。



多様な製品ラインで最大効率を実現

電気業界におけるさまざまな生産課題に対応するため、Han’s Laserは多様な生産シナリオに適した包括的な曲げソリューションを提供しています:

1.生産計画が変動する場合

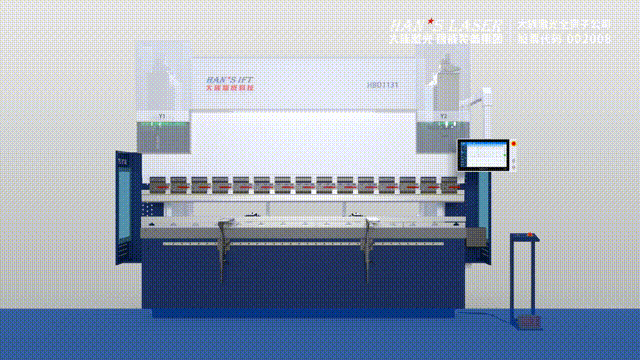

HBDシリーズ デュアルサーボハイブリッド電動プレスブレーキ:

 •左右両側に独立したサーボ駆動を搭載

 •電力配分と動作軌跡をリアルタイムで最適化

 •従来機比で最大50%の効率向上

 •待機時の消費電力および油圧オイル使用量を削減し、省エネと高効率を実現



「算力とエネルギーの統合」が世界的に次世代インフラの重要なトレンドとなる中、電気業界は精密製造の高度化における重要な段階へと突入しています。  電気筐体は電気システムの中核を担う存在として、極めて高い曲げ精度と密閉性能が求められます。わずかな曲げ角度の誤差であっても、組立時に隙間が生じ、防護性能や放熱性、さらには運用の安全性にまで影響を及ぼします。  同時に、メーカーは多品種少量生産、より短い納期、そして省エネルギーかつ持続可能な運用への需要の高まりに直面しています。これらの課題により、電気機器メーカーは生産ラインの見直しを迫られており、精度・効率・柔軟な製造への注力が進んでいます。  Han’s Laser:あらゆるシナリオに対応する曲げソリューション  これらの進化するニーズに対応するため、Han’s Laser Smart Equipment Groupは電気業界向けに包括的な曲げソリューションを提供しています。  高精度の単体機から自動化された曲げセル、複数機構成まで、当社のソリューションは「精度・効率・インテリジェンス・持続可能性」という4つの柱を基盤に設計されています。  高剛性設計による長期的な精度確保  電気筐体は通常、薄板を複数回曲げ加工して成形されるため、角度の一貫性、直線性、平坦度の厳密な管理が求められます。  Han’s Laserの曲げ機は以下の特長を備えています:  •高強度Q355鋼フレームを採用し、焼鈍処理により内部応力を除去  •高精度ボールねじおよびリニアガイドと組み合わせたフル加工バックゲージシステムにより、最大±0.1mmの位置決め精度を実現  長尺ワークにおいて、機械のたわみによる曲げ角度のばらつきが発生する場合、Han’s Laserは機械補正テーブルを開発し、全長にわたる均一な曲げ角度を確保し、厳しい組立公差要件に対応します。  多様な製品ラインで最大効率を実現  電気業界におけるさまざまな生産課題に対応するため、Han’s Laserは多様な生産シナリオに適した包括的な曲げソリューションを提供しています:  1. 生産計画が変動する場合  HBDシリーズ デュアルサーボハイブリッド電動プレスブレーキ:  •左右両側に独立したサーボ駆動を搭載  •電力配分と動作軌跡をリアルタイムで最適化  •従来機比で最大50%の効率向上  •待機時の消費電力および油圧オイル使用量を削減し、省エネと高効率を実現  2. 一般的な多面薄板(≤3mm、1.2~3m)向け  HBI多面曲げセンター  •「ワンクリック」での完全自動曲げ  •材料供給、曲げ、エッジ切替を自動で実行  •手動での反転や再位置決めが不要  •1台で複数の従来型曲げ機および複数の作業者を代替可能  •工程を大幅に簡素化し、標準キャビネットの大量生産や多品種切替に最適  3. 電柱や新エネルギー支持構造などの長尺・大型部品向け  フォローアップ支持システム付きタンデムプレスブレーキ  •2台の機械による同期運転  •長さ制限を克服  •フォローアップ支持によりワークの変形を防止  •精度と作業効率の双方を向上  アジャイル製造を実現するオープンオートメーション  「多品種少量・短納期」が常態化する中、Han’s Laserの曲げ機はすべてオープンな自動化インターフェースとインテリジェントCNCシステムを採用しており、ロボットやAGVとの連携により、材料供給、位置決め、曲げ、パレタイジングまでをカバーする完全自動・無人運転ユニットを構築し、24時間365日の連続かつ高効率な生産を実現します。  さらに、インテリジェント3DプログラミングソフトウェアIFT-HBENDと組み合わせることで、3Dモデルをワンクリックでインポートし、最適な曲げおよびレーザー切断プログラムを迅速に生成。図面から完成品までの効率的な変換を実現し、段取り替えや調整時間を大幅に短縮します。  低コストで持続可能な製造  電気機器メーカーは性能だけでなく、持続可能性とコスト管理も求めています。Han’s Laserの曲げ機は、高度に統合された油圧システムと耐油性ステンレス製分割オイルタンクを採用し、油圧オイル消費を大幅に削減するとともに漏れリスクを排除します。オイル回路の清浄度はNAS7レベルに達し、長期的に安定した運転とメンテナンスコストの低減を実現します。  中でもHBDシリーズのハイブリッド技術は、効率と省エネの両面でブレークスルーを達成しています。同一の加工条件下で、オイル消費を最大60%、エネルギー消費を最大50%削減するとともに、作業現場の騒音を大幅に低減し、製造単価の削減と低炭素工場の実現に貢献します。  電気製造の未来を切り拓く  電動油圧式プレスブレーキ、ハイブリッド機、フル電動システム、パネルベンディングセンター、自動化ソリューションを含む包括的な製品ラインにより、Han’s Laserは電気筐体、エネルギー貯蔵キャビネット、電力インフラ部品など幅広い用途に対応しています。これらのソリューションは、メーカーの高精度化、効率向上、そして持続可能な生産の実現を支援します。





2.一般的な多面薄板(≤3mm、1.2~3m)向け

HBI多面曲げセンター

 •「ワンクリック」での完全自動曲げ

 •材料供給、曲げ、エッジ切替を自動で実行

 •手動での反転や再位置決めが不要

 •1台で複数の従来型曲げ機および複数の作業者を代替可能

 •工程を大幅に簡素化し、標準キャビネットの大量生産や多品種切替に最適

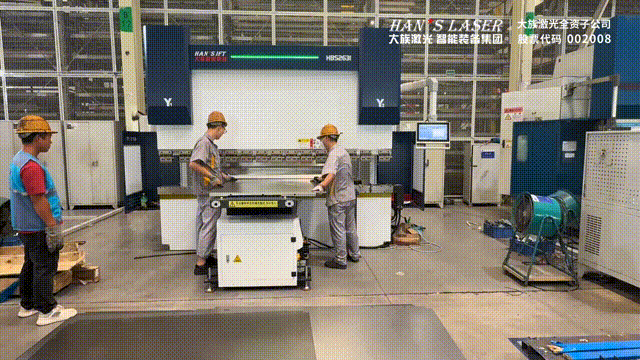

3.電柱や新エネルギー支持構造などの長尺・大型部品向け

フォローアップ支持システム付きタンデムプレスブレーキ

 •2台の機械による同期運転

 •長さ制限を克服

 •フォローアップ支持によりワークの変形を防止

 •精度と作業効率の双方を向上



フォローアップ支持システム付きタンデムプレスブレーキ

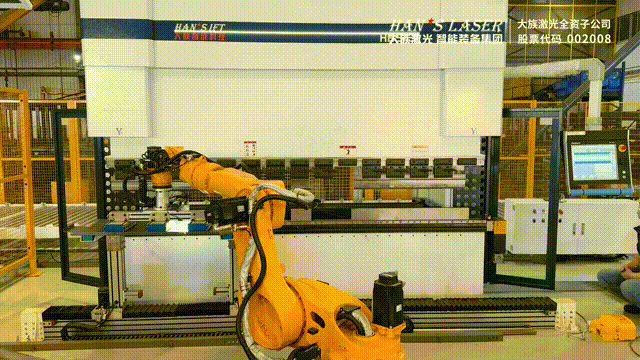

アジャイル製造を実現するオープンオートメーション

「多品種少量・短納期」が常態化する中、Han’s Laserの曲げ機はすべてオープンな自動化インターフェースとインテリジェントCNCシステムを採用しており、ロボットやAGVとの連携により、材料供給、位置決め、曲げ、パレタイジングまでをカバーする完全自動・無人運転ユニットを構築し、24時間365日の連続かつ高効率な生産を実現します。

さらに、インテリジェント3DプログラミングソフトウェアIFT-HBENDと組み合わせることで、3Dモデルをワンクリックでインポートし、最適な曲げおよびレーザー切断プログラムを迅速に生成。図面から完成品までの効率的な変換を実現し、段取り替えや調整時間を大幅に短縮します。



アジャイル製造を実現するオープンオートメーション





低コストで持続可能な製造

電気機器メーカーは性能だけでなく、持続可能性とコスト管理も求めています。Han’s Laserの曲げ機は、高度に統合された油圧システムと耐油性ステンレス製分割オイルタンクを採用し、油圧オイル消費を大幅に削減するとともに漏れリスクを排除します。オイル回路の清浄度はNAS7レベルに達し、長期的に安定した運転とメンテナンスコストの低減を実現します。

中でもHBDシリーズのハイブリッド技術は、効率と省エネの両面でブレークスルーを達成しています。同一の加工条件下で、オイル消費を最大60%、エネルギー消費を最大50%削減するとともに、作業現場の騒音を大幅に低減し、製造単価の削減と低炭素工場の実現に貢献します。



電気製造の未来を切り拓く

電動油圧式プレスブレーキ、ハイブリッド機、フル電動システム、パネルベンディングセンター、自動化ソリューションを含む包括的な製品ラインにより、Han’s Laserは電気筐体、エネルギー貯蔵キャビネット、電力インフラ部品など幅広い用途に対応しています。これらのソリューションは、メーカーの高精度化、効率向上、そして持続可能な生産の実現を支援します。
