特殊形状チューブのレーザー切断における主な課題を克服する方法
十月 22,2025

産業界がカスタマイズ、軽量化、美的デザインをますます追求する中で、D形、六角形、U形などの特殊形状金属チューブが注目を集めています。これらの非標準チューブは、機械的な利点と視覚的な魅力の両方を兼ね備えており、家具製造、自動車構造、スポーツ機器、建築デザインなど幅広い分野で使用されています。

しかし、これらの不規則なチューブの加工は、主に丸管や角管を対象として最適化された従来のレーザー切断機にとって新たな課題をもたらします。現代の製造ニーズに対応するためには、レーザー切断技術はよりインテリジェントで柔軟かつ高精度な方向へ進化する必要があります。



特殊形状チューブ切断の主な課題



1.クランプの不安定性


不規則な形状のため、標準的な2爪または3爪チャックでは安定かつ対称的なクランプを実現することが困難です。把持力が不十分だと、切断中に振動や位置ずれ、さらには変形が発生し、精度や表面品質に直接影響します。



2.複雑な切断経路


丸管や角管とは異なり、特殊形状のチューブはより高度な経路計画を必要とします。正確な多軸協調制御によって、曲面や角度のある表面に沿って正確に切断を行う必要があり、しばしば真の3D空間での制御が求められます。



3.位置決め精度の限界


ほとんどの特殊形状チューブは回転対称性を持たないため、わずかなずれでも大きな切断誤差や部品欠陥につながります。従来のシステムでは、高度な認識および補正機構がない限り、精度を維持するのが難しいのが現状です。



square tube laser cutting



高精度切断のための先進的ソリューション



最新のレーザー切管システムは、これらの課題を克服するためにいくつかの革新的技術を導入しています。



1.自動適応クランプシステム


次世代マシンは、さまざまなチューブ形状に自動的に適応するプログラマブルまたは自己調整型チャックを備えています。動的圧力制御とカスタム設計の爪によって、確実かつ優しくクランプし、振動を最小限に抑え、表面損傷を防止します。
結果:安定性の向上、高精度化、チューブおよび装置への機械的負荷の軽減。



2.インテリジェント3Dパスプランニング


X・Y・Z軸および回転軸の同期制御により、カッティングヘッドは曲面や角度のある部分でも常にチューブ表面に対して完全に垂直を維持します。高度なソフトウェアは事前にツールパスをシミュレーションし、干渉を回避するとともに速度と精度を最適化します。
結果:複雑な形状でも滑らかでバリのない美しい切断面を実現。



3.ビジョンガイド位置決めシステム


内蔵されたCCDビジョンシステムは、切断前および切断中にチューブの位置や方向をリアルタイムで検出・調整します。表面の特徴やマーカーを解析し、自動的に位置ずれを補正します。
一部のハイエンドモデルでは、AIアルゴリズムを組み込み、異なるチューブタイプを自動的に認識し、最適な切断パラメータを選択します。
結果:セットアップ時間の短縮、高い位置決め精度を実現し、多品種・小ロット生産に最適。

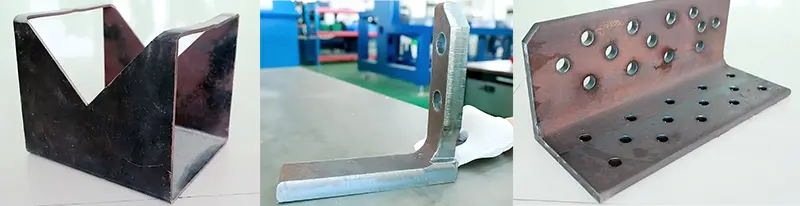

special shaped tube cutting sample



スマートチューブ切断の未来



非標準チューブの普及により、レーザー技術はよりスマートで柔軟な製造へと進化しています。自動適応クランプ、インテリジェントなモーション制御、ビジュアル認識を統合することで、今日の高度なレーザー切管システムは、さまざまな特殊形状材料に対して高効率・高精度加工を実現しています。

もし御社の生産ラインで多様なチューブ形状を扱っているなら、次世代インテリジェントレーザー切管システムへのアップグレードは、単に速く切るためではなく、「よりスマートに切る」ための選択です。

Han’s Laserは、生産性・精度・柔軟性を高める包括的なインテリジェント切管ソリューションを提供しています。
私たちと共に、「より賢く、より効率的な切断」を実現しましょう。
