厚板炭素鋼切断の課題をどのように克服するか？
LFCレーザーフレームハイブリッド切断機：技術ソリューションと主なメリット
なぜ厚板炭素鋼の切断はますます難しくなっているのか？
メーカーがより大型の構造物や重量部品へ移行するにつれて、厚板炭素鋼の加工は、造船、建設機械、エネルギー設備など多くの産業における重要な課題となっています。
従来の厚板切断方法には、主に火炎切断、プラズマ切断、高出力レーザー切断があります。しかし、実際の生産現場では、それぞれの加工方法に一定の制限があります。
火炎切断
火炎切断は厚板に対して優れた溶断能力を持っていますが、切断速度が遅く、熱影響部が大きいため、酸化やスラグが発生しやすく、切断面の品質や精度にも限界があります。
プラズマ切断
プラズマ切断は比較的高い加工効率を持っていますが、厚板加工時には、切断幅の拡大、粗い切断面、大量の煙の発生や環境負荷などの問題が発生することがあります。
従来型高出力レーザー切断
高出力レーザー切断は薄板から中厚板の加工において明確な優位性がありますが、100mmを超える超厚板炭素鋼を加工する場合、切断コスト、穴あけ効率、加工安定性などの課題が依然として残っています。
そのため、厚板を切断でき、切断効率を向上させ、精度を維持しながら加工コストを管理できるソリューションを実現することは、生産能力を向上させるメーカーにとって重要な課題となっています。
レーザーフレームハイブリッド切断機とは？
レーザーフレームハイブリッド切断機は、ファイバーレーザー切断技術と火炎切断技術を組み合わせた、先進的な厚板加工ソリューションです。
Han’s Laser LFCシリーズレーザーフレームハイブリッド切断機は、レーザー切断の高いエネルギー密度と火炎切断の強力な溶断能力を融合し、重量金属加工において優れた性能を発揮します。
従来のプラズマ切断や火炎切断工程を効果的に置き換えることができ、生産効率を向上させ、切断品質を高め、煙やスラグによる環境への影響を低減します。
主な構成
リニアガイドベッド＋大型断面ベース：
高負荷状態でも高い剛性を確保し、厚板切断時の機械振動を防止します。
高度にカスタマイズされたRexroth CNCシステム：
複合切断プロセスのパラメータデータベースを統合し、自動フォーカス調整および動的ガス圧力調整に対応します。
Han’s Laser独自の複合切断ヘッドとセンサー：
レンズ温度、焦点位置、ガス圧力をリアルタイムで監視するマルチセンサーシステムを内蔵し、長時間安定した運転を実現します。
モジュール式切断プラットフォーム：
高い耐荷重性能を備え、重量鋼板の頻繁な搬入・搬出が必要な作業環境に適しています。
従来の加工方法と比較したLFCレーザーフレームハイブリッド切断のメリットとは？
1. より強力な厚板加工能力 — 薄板から超厚板まで対応
従来の切断方法では、異なる板厚範囲に対応するため、通常は複数の加工設備が必要になります。
レーザー切断は高精度であるため薄板加工に適しており、火炎切断やプラズマ切断は優れた貫通能力により厚板加工によく使用されます。
LFCシリーズは単一の切断方式に依存するのではなく、レーザーアシスト火炎切断技術を採用することで、厚板炭素鋼加工における貫通性能と切断精度のバランスを実現しています。
0.6mmの薄板から、200mmを超える超厚板炭素鋼まで、幅広い加工範囲をカバーできます。
特に、従来の方法では安定加工が難しい100mm厚の炭素鋼板においても、LFCは信頼性の高い連続生産を実現します。
また、高精度な穴あけ切断にも対応しています。最小穴径は板厚の0.4倍まで対応可能で、複雑な厚板構造部品や精密部品の要求を満たします。
2. 高い厚板切断効率と低い加工コスト
従来の火炎切断による厚板加工では、メーカーは以下のような課題に直面することがあります。
• 長いピアシング時間
• 制限された切断速度
• 大きな後処理作業量
一方、超厚板に対する純粋なレーザー加工では、設備投資や運用コストが増加する可能性があります。
LFCシリーズはハイブリッド切断方式を採用し、40mm以上の炭素鋼板加工における加工効率を効果的に向上させます。
実際のテストデータでは、50〜100mm厚の鋼板におけるピアシング時間はわずか5〜15秒で、補助作業時間を大幅に削減できます。
同等の出力条件（例：12kWおよび20kW）では、LFCシリーズは同出力の純粋なレーザー切断ソリューションと比較して、中厚板・厚板炭素鋼の切断能力、加工効率、切断面品質において優れています。
3. 優れた切断品質と後処理の削減
厚板切断では、従来の火炎切断により以下の問題が発生する場合があります。
• 大きな切断テーパー
• 広い切断幅
• 切断下部の酸化やスラグ発生
• 高い表面粗さ
LFCシリーズはレーザーアシスト加工技術を採用し、厚板切断プロセスを最適化するとともに、切断時の安定性を向上させます。

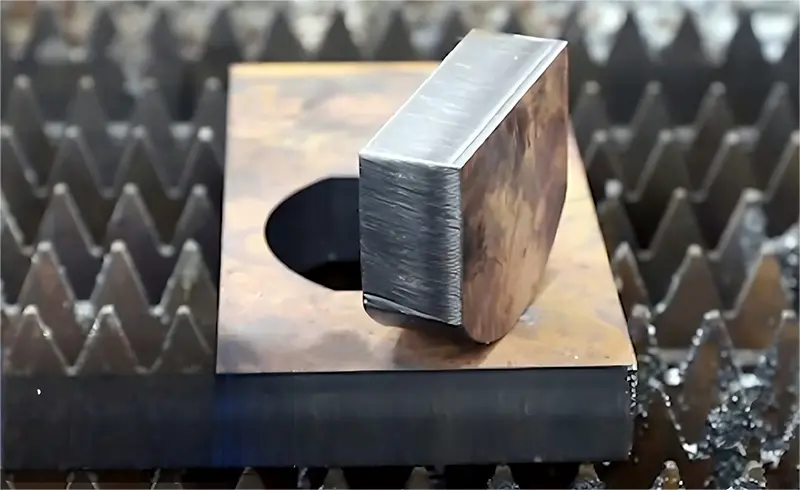

実際のテストデータ：

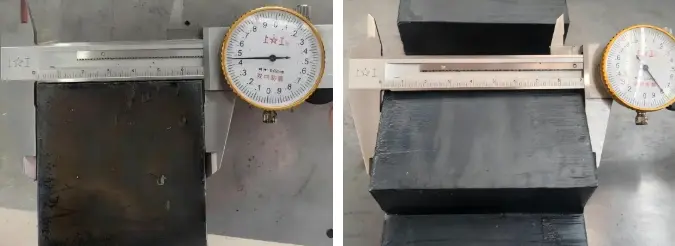

• 40mm炭素鋼：両面テーパー ≤ 0.2mm
• 90mm炭素鋼：両面テーパー ≤ 0.2mm
• 120mm炭素鋼：片面テーパー ≤ 0.2mm
これにより、研磨やエッジ仕上げなどの二次加工を大幅に削減し、部品の一貫性と生産効率を向上させます。
4. 1台の設備で複数の切断工程を代替
従来の生産ラインでは、異なる板厚を加工するために通常、それぞれ異なる設備が必要になります。
LFCシリーズは3種類の切断モードに対応しており、生産要求に応じて柔軟に切り替えることができます。
切断モード
| 切断モード | 板厚範囲 | 主な用途 |
|---|---|---|
| 純レーザー切断モード | 炭素鋼、ステンレス鋼、アルミニウム、銅 | 高速・高精度切断が必要な薄板および一般的な厚板加工 |
| レーザー火炎ハイブリッドモード（火炎アシスト切断） | 30〜120mm炭素鋼板 | 中厚板・厚板の高精度量産加工 |
| レーザーアシスト火炎切断 | 120〜200mm+超厚板炭素鋼 | 予熱なしでの超厚板加工 |
3つの切断モードを統合することで、1台のLFC設備で幅広い生産ニーズをカバーでき、設備投資の削減と工場スペースの有効活用に貢献します。
5. 溶接効率を高める統合型ベベル切断
従来の厚板加工では、通常以下のような複数工程が必要でした。
切断 → 開先加工 → 仕上げ → 溶接
LFCシリーズはベベル切断に対応し、A、V、X、Y、Kなどの一般的な開先形状を1回の加工で形成できます。
Y型およびK型開先では均一なルート深さを実現でき、従来の複数工程（切断、フライス加工などを含む）を1回の加工工程に簡略化できます。
主なメリット：
切断後の二次加工を削減し、溶接前の準備時間を短縮するとともに、量産時の加工品質をより安定させます。
6. 重切削連続加工に対応する高剛性構造
厚板切断では、強力な切断能力だけでなく、長時間安定して稼働できる機械性能も必要です。
LFCシリーズは以下を採用しています：
• 高剛性大型断面リニアガイドベース
• 高強度押出アルミニウムビーム
• 適応型接続構造
• モジュール式高耐荷重切断プラットフォーム
高い耐荷重性能と強固な構造により、高速切断や高負荷加工時でも設備の動作精度を維持し、大型ワーク加工環境における長期安定運転を実現します。
代表的な用途と産業ソリューション
造船：
船体構造部品の加工に使用され、中厚板・厚板切断に求められる精度および組立品質の要求に対応します。
風力発電：
タワーフランジなどの厚板部品加工に適しており、長期間安定した量産加工が可能です。
建設機械：
油圧ショベルのブームなどの構造部品加工に使用され、不規則な穴加工やベベル加工にも対応します。
石炭採掘機械：
油圧支架などの大型部品加工に適しており、大量の超厚板切断が必要で、コスト管理が重要な分野に対応します。
よくあるご質問（FAQ）
Q1：レーザー・火炎ハイブリッド切断と純粋な高出力レーザー切断の違いは何ですか？
A：純粋なレーザー切断は、特に薄板や中厚板など、多くの用途に適しています。しかし、板厚が増すにつれて、加工時間、運転コスト、加工安定性などを考慮する必要があります。
Q2：LFCレーザー・火炎ハイブリッド切断機は、炭素鋼をどのくらいの厚さまで切断できますか？
A：LFCシリーズは、0.6mmの薄板から200mmを超える超厚板まで、幅広い炭素鋼を加工できます。
また、100mm厚の炭素鋼板など、非常に難易度の高い厚板でも、安定した連続生産が可能です。
Q3：従来のプラズマ切断と比較して、この方法はどのような環境面での改善をもたらしますか？
A：エネルギー集中とスラグの最小化により、切断時のヒュームが低減されます。また、排出物を最小限に抑えるため、集塵ダクトとろ過システムを搭載しています。
Q4：レーザー・火炎ハイブリッド切断は、従来の火炎切断に比べてどのような利点がありますか？
A：従来の火炎切断と比較して、レーザー・火炎ハイブリッド切断は以下の利点があります。
・切断面品質の向上
・切断テーパーの低減
・酸化とスラグの低減
・後処理の負担軽減
Q5：厚板切断において、なぜ開先加工が必要なのですか？
A：ワンステップ開先加工により、後工程の削減と溶接・組立効率の向上を実現できるため、大型鉄骨構造物や重機製造に特に適しています。
